 ACCESS POINT AP

- Definición de access point / wireless access point / WAP / punto de acceso inalámbrico:

     Dispositivo electrónico clasificado como periférico de red, el cual, autentica dispositivos tales como laptop, tablet, smartphone, PDA, etc. en la red inalámbrica (WLAN), con el objetivo de interconectarlos con los recursos compartidos en la red de datos. Extraído de InformaticaModerna.com. Los dispositivos conectados al access point, generalmente obtienen acceso a Internet, conexión con impresoras de red, servidores y otros servicios. El access point compite contra implementaciones basadas en routers y módems ya que estos tienen incluida la misma función. Si busca realmente desarrollarse el área de Sistemas, tendrá una mayor oportunidad de negociar un buen sueldo y ganarle ese puesto a sus competidores, si aprende ahora mismo a configurar dispositivos electrónicos de red, su mejor opción, es el curso intensivo "Dispositivos Electrónicos de red Empresarial", mediante el cuál muy pronto, usted podrá estar implementando estos dispositivos cruciales. Acceda a nuestra plataforma InformaticaModerna.com Academy para cursarlo y seguir avanzando.

CONTENIDOS

- Significado access point
- Ventajas desventajas access point
- Access point PoE
- Funcionamiento access point
- Características access point
- Roaming access point
- Partes access point
- Puertos access point
- Estándares, velocidad y frecuencia AP
- Protocolos seguridad access point
- Dirección IP - MAC access point
- Modos access point
- Usos access point
- Galería imágenes access point
- Dudas / Comentarios


Autoría: redacción de sitio Web

¿CUÁLES SON LAS VENTAJAS Y DESVENTAJAS DEL ACCESS POINT?

Access point Linksys® WAP54G Ver.3.1, 2.4 GHz

a) Ventajas del access point:

     - Se dedica exclusivamente a la autenticación de acceso inalámbrico, por lo que, a diferencia de un router o un módem, no consume recursos hardware para otras funciones

     - Al tener una función definida, su configuración es relativamente sencilla

    - En el caso de access point PoE, no es necesaria una conexión eléctrica cercana al punto de instalación

    - Ciertos modelos, permiten unificar el nombre de la red inalámbrica, evitando variantes en un mismo lugar

b) Desventajas del access point:

     - No permite mayores funciones que autenticar acceso a la red, por lo que servicios DNS, de ruteo o DHCP se encuentran descartados

¿QUÉ ES ACCESS POINT POE?

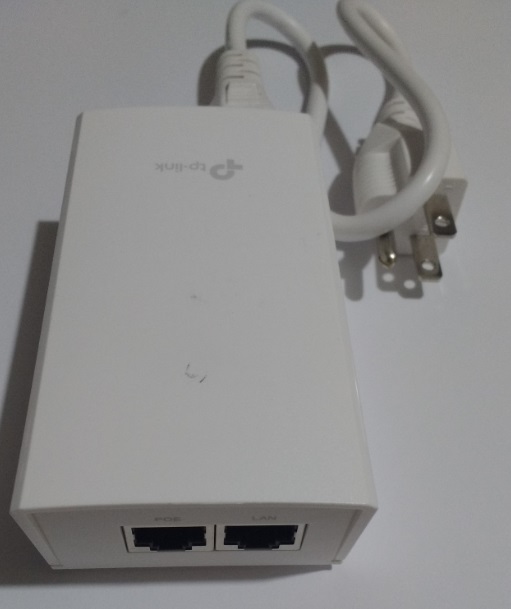

Adaptador PoE TP-Link® TL-POE4824G, salida eléctrica 48V 0.5 A

     La tecnología PoE (power on ethernet), permite que ciertos modelos de access point se encuentren totalmente energizados únicamente mediante un cable de red UTP, lo cuál, facilita su instalación en cualquier punto de los inmuebles aunque no haya contactos eléctricos cercanos. Algunos modelos de access point, se comercializan con un adaptador PoE que se encarga de suministrar corriente eléctrica y datos mediante el cable de red.

     En caso de que el access point PoE no cuente con el respectivo adaptador, deberá ser conectado mediante cable de red UTP a un switch PoE, el cuál, también puede distribuir simultáneamente datos y corriente eléctrica a todo tipo de dispositivos PoE.

¿CÓMO FUNCIONA UN ACCESS POINT?

     1) El access point se encuentra interconectado a la red de datos mediante cable UTP y difundiendo señal inalámbrica.

     2) Los dispositivos inalámbricos se autentican ante el access point, de este modo, pueden acceder a los recursos compartidos de la red de datos.

¿QUÉ ES ACCES POINT ROAMING?

     Se trata de una configuración especial de itinerancia, es decir, que al menos dos access point relativamente cercanos entre si difunden un mismo SSID (service set identifier ó también llamado nombre de la red inalámbrica), de este modo, los dispositivos inalámbricos conectados a tal red no requieren autenticarse nuevamente al salir del alcance de uno u otro acces point, ya que la gestión y cambio entre redes se realiza de manera automática.

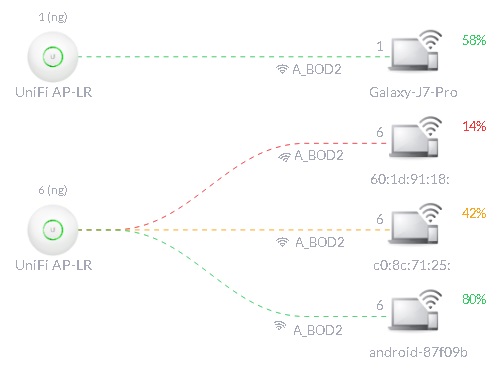

Gestión de roaming de diversos access point, mediante la aplicación UniFi controller

     Este tipo de configuración, es ampliamente utilizada en los sistemas transporte de trenes metropolitanos o en grandes centros comerciales, en los cuales, no importa en que zona se encuentre ubicado el dispositivo, este permanece conectado a una misma red inalámbrica. Lo anterior, se implementa mediante software propietario de gestión, tal como UniFi controller de la marca Ubiquitiu u Omada de la marca TP-Link.

¿CUÁLES SON LAS CARACTERÍSTICAS DE UN ACCESS POINT?

- Difunde un nombre de red llamado SSID, el cuál, es visible desde los dispositivos inalámbricos y les permite autenticarse con una contraseña o un PIN (personal identification number).

- Permiten interactuar con todo tipo de dispositivos inalámbricos (smartphone, netbook, laptop, PDA, tablet, etc.).

- La mayor parte de los access point, integran interfaz GUI (graphic user interface), de este modo, pueden ser administrados mediante navegador de Internet (simplemente escribiendo su dirección IP del access point en la barra de direcciones y autenticando con usuario y contraseña).

Acceso a interfaz gráfica de dispositivo de red (GUI), mediante navegador de Internet

- Su tecnología de comunicación es a base de ondas de radio capaces de traspasar obstáculos, sin embargo, entre cada uno de ellos, la señal pierde fuerza y se reduce la cobertura.

- Cuenta con un alcance máximo de distancia radial, el cual, puede ser de hasta 100 m.

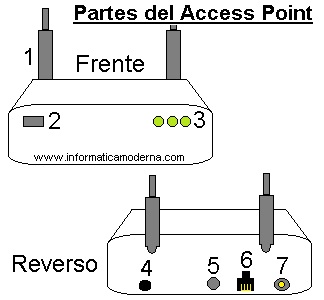

¿CUÁLES SON LAS PARTES DEL ACCESS POINT?

1.- Antena externa: se encarga de enviar y recibir señales inalámbricas.
2.- Botón WPS: permite conexión inalámbrica segura, autenticando por medio de PIN en lugar de contraseña.
3.- Indicadores LED: muestran la actividad del dispositivo (encendido, transmisión de datos en red local, transmisión de datos en red inalámbrica).
4.- Botón de reinicio (reset): se utiliza para reconfigurar el equipo con los valores iniciales de fábrica.
5.- Interruptor de alimentación (power): mantiene apagado o encendido el equipo.
6.- Conector RJ45: permite la interconexión del access point, con la red local (LAN) mediante cableado.
7.- Receptor de corriente: recibe el suministro eléctrico desde un adaptador AC/DC.

 ¿QUÉ CONECTORES TIENE EL ACCESS POINT?

LAN: el conector RJ45 es utilizado para interconectar dispositivos de red cableada ethernet

DC IN: recibe la corriente adecuada desde el adaptador AC/DC

LAN PoE: El conector RJ45 que recibe suministro eléctrico y también transmite datos en redes cableadas ethernet

¿CUÁLES SON LOS ESTÁNDARES, VELOCIDAD Y FRECUENCIA ACCESS POINT?

      Estándares de red cableada

 - IEEE 802.3i (10BASE-T)

     Es uno de los primeros estándares de red, el cuál, aún se puede encontrar implementado pero es obsoleto, tiene un valor máximo de transmisión de 10 Mbps (Megabits por segundo)

- IEEE 802.3u (100BASE-TX)

     Este estándar tuvo un gran auge comercial, pero actualmente también es casi obsoleto y permite valores máximos de transmisión de hasta 100 Mbps.

- IEEE 802.3ab (1000BASE-T)

      Estándar actualmente utilizado de manera masiva en todo tipo de implementaciones, soportando valores máximos de transmisión de hasta 1 Gbps (Gigabit por segundo).

- IEEE 802.3af (1000BASE-T PoE)

     Variante del estándar 1000BASE-T, que además de transmisión de datos, también permite el suministro eléctrico a ciertos dispositivos.

       Estándares de red inalámbrica

   Los modelos de access point, tienen la capacidad de operar en los canales 2.4 GHz (Gigahertz), 5GHz o ambos:

 - IEEE 802.11b (wireless B)

     Es uno de los primeros estándares inalámbricos en la banda 2.4 GHz, permite valores máximos de transmisión de hasta 11 Mbps (Megabits por segundo)

- IEEE 802.11g (wireless G)

     Estándar inalámbrico que funciona en la banda 2.4 GHz, con valores máximos de transmisión de hasta 54 Mbps.

- IEEE 802.11g+ (Super G)

     Variante de Wireless G implementada solo por ciertos fabricantes, que también opera en la banda 2.4 GHz y permite valores máximos de transmisión de hasta 108 Mbps.

- IEEE 802.11n (wireless N)

      Tecnología denominada MIMO, la cual por medio de hasta 3 antenas, opera en las frecuencias 2.4 GHz y 5 GHz simultáneamente, con soporte de valores máximos de transmisión hasta 600 Mbps.

- IEEE 802.11ac (Wi-Fi 5)

      También llamada Wi-Fi Gigabit, tecnología MIMO mejorada de Wireless N, que por medio de hasta 3 antenas, opera exclusivamente en la frecuencia de los 5 GHz y permite valores máximos de transmisión de hasta 1.3 Gbps (Gigabit por segundo.

- IEEE 802.11ax (Wi-Fi 6)

      Implementación W-Fi impulsada por la empresa Huawei®, con soporte para transmisión de video de alta resolución (hasta 4K), puede operar en frecuencias 2.5 GHz y 5 GHz con valores máximos de transmisión de hasta 6 Gbps.

¿QUE PROTOCOLOS DE SEGURIDAD TIENE UN ACCESS POINT?

       La mayor parte de los access point, tienen soporte para diversos modos de seguridad:

- WPS (Wi-Fi protected setup): sistema que permite autentificar mediante un botón a los dispositivos inalámbricos ante el access point, ello mediante un código simple (NIP) y la mínima intervención del usuario.

- WEP (wired equivalent privacy): permite cifrado de información en dos niveles (64 bits y 128 bits), con la opción de asignar contraseña compuesta de caracteres ASCII, actualmente se encuentra en desuso, debido a que fueron detectadas vulnerabilidades criticas.

- WPA-PSK (Wi-Fi® protected access pre-shared key): también llamado WPA personal, es la evolución de WEP, el cuál, establece una contraseña única provista desde el access point y debe ser ingresada en el dispositivo cliente. Tiene la desventaja de que el usuario tiene la posibilidad de visualizar la contraseña desde su dispositivo. Una forma de mejorar la seguridad de este protocolo de seguridad, es combinándolo con filtrado MAC (sólo se conectan aquellos dispositivos dados de alta, mediante su respectiva dirección MAC).

- WPA-ENTERPRISE: modo de seguridad empresarial, en el cuál,  los equipos cliente se autentifican en la red mediante el acceso aprobado de un servidor RADIOUS (remote access dial in user service).


 ¿QUE DIRECCIÓN IP Y MAC TIENE EL ACCESS POINT?

Configuración de dirección IPv4 en dispositivo de red

      La mayor parte de los access point tienen la opción de auto-configuración, sin embargo, en el ambiente empresarial dónde es necesario mantener segura la información de las instituciones o empresas, hay que conocer a fondo los parámetros: MAC, red y segmento, hostname y DNS, para realizar la configuración correcta de la dirección IP.

¿QUE MODOS SOPORTA EL ACCESS POINT?

 - Modo punto de acceso: el access point recibe acceso a la red de datos mediante cableado de red y a su vez, permite a los dispositivos inalámbricos circundantes acceder emitiendo señal inalámbrica y autenticándolos.

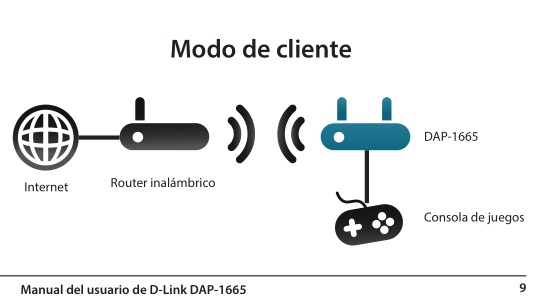

- Modo de cliente inalámbrico: el access point, recibe señal inalámbrica desde un router y se encarga de distribuir el acceso a la red de datos mediante conector RJ45 hacia los dispositivos basados en cableado de red, tales como switches

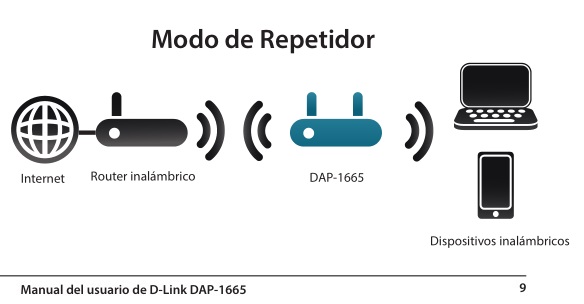

- Modo repetidor: el access point recibe señal inalámbrica desde el router y se encarga de sólo repetirla, ampliando la cobertura Wi-Fi.

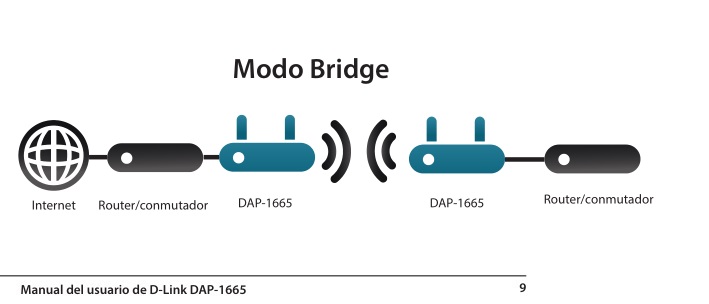

- Modo puente (bridge): el access point se interconecta inalámbricamente con otro dispositivo inalámbrico uniendo las redes de ambos en una misma.

 ¿PARA QUÉ SE USA EL ACCESS POINT?

1- Se utiliza para que dispositivos inalámbricos se autentiquen e ingresen a la red local.
2.- Proporcionan acceso a la red en lugares dónde la señal inalámbrica principal no tiene buena recepción.
3.- Pueden interconectar redes inalámbricas que cuentan con diferentes segmentos de red.
