PUERTOS FÍSICOS DE LA COMPUTADORA
|
|
- definicion.de computer ports / puertos de ordenador / puertos de la computadora / puertos de computador:
Interfases físicas de diferentes formas, tamaños y características electrónicas, que se encuentran integradas en la motherboard y tarjetas de expansión del equipo de cómputo (desktop, laptop, all in one, servidore, smartphone, tableta electrónica, etc.), a las que se tiene acceso tanto del interior como exterior del computador, las cuales, permiten la conexión de diversos periféricos y dispositivos internos para el intercambio de datos. - Extraído de InformaticaModerna.com Si busca realmente desarrollarse el área de Sistemas, tendrá una mayor oportunidad de negociar un buen sueldo y ganarle ese puesto a sus competidores, si comienza a involucrarse en temas de Soporte, su mejor opción, es el curso intensivo "Soporte a Usuario Empresarial", mediante el cuál muy pronto, usted conocerá los procesos cruciales para la atención de usuarios empresariales. Acceda a nuestra plataforma InformaticaModerna.com Academy para cursarlo y seguir avanzando.
CONTENIDOS
- Significado puertos
físicos computadora
- Clasificación puertos físicos computador
- Puertos lógicos computadora
- Puertos físicos computador
- Puertos generales ordenador
- Puertos para impresoras
- Puertos de red
- Puertos de juego
- Puertos para teclado y ratón
- Puertos de sonido
- Puertos de video
- Solución fallas puertos físicos
- Galería imágenes puertos computador
-
Dudas / Comentarios
Autoría: redacción de sitio Web
¿CUÁL ES LA CLASIFICACIÓN DE LOS PUERTOS FÍSICOS DE LA COMPUTADORA?
La clasificación de puertos físicos, esta determinada básicamente por la facilidad de acceso a los mismos desde el gabinete del computador, por lo que se pueden clasificar en puertos físicos internos y puertos físicos externos:
a) Puertos físicos internos / internal physical ports: son todos aquellos conectores que se encuentran ubicados en la motherboard del ordenador y que no se encuentran diseñados para ser accedidos desde el exterior, los cuales, se encargan de transmitir datos con ciertos tipos de dispositivos extraíbles internos, tales como: discos duros internos, unidades grabadoras de DVD, unidades SSD M.2, brackets extensores COM, etc., aunque de manera estricta, en esta clasificación de puertos físicos también se pueden incorporar las ranuras de expansión, socket de procesadores y ranuras de memoria RAM.

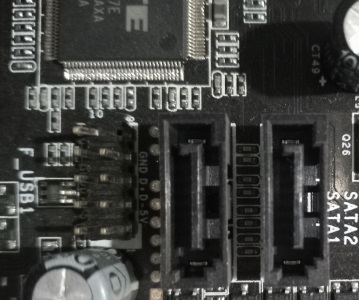

Puertos físicos internos F_USB (frontal USB de 9 pines) y SATAx (de 7 terminales para disco duro o unidad SSD) en motherboard BIOSTAR® J1800NH2
Los puertos internos del ordenador, básicamente se encuentran diseñados para la conexión específica de dispositivos diferenciados
Puerto FDD
Puerto IDE
Puerto SATA
Puerto F_USBx
Puerto F_AUDIO
Puerto S/PDIF
Puerto PRINT
Puerto COMx
b) External phisical ports / puertos físicos externos: son todos aquellos conectores que se encuentran ubicados en la motherboard del ordenador y que se encuentran diseñados para ser accedidos desde el exterior, los cuales, se encargan de transmitir datos con toda clase de periféricos, tales como: discos duros portátiles, impresoras, proyectores, almohadillas de juegos, routers, etc.

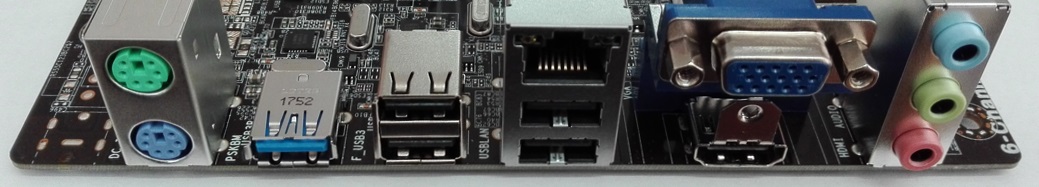

Puertos físicos exernos de motherboard ECS® BAT-12/J1800
La mayor parte de los puertos externos del computador, permiten la conexión de diversos tipos de dispositivos, sin embargo, no hay una clasificación estricta de los mismos:
1) Puertos de uso general: utilizados para conectar dispositivos independientemente de sus funciones: (impresoras, reproductores MP3, bocinas, pantallas LCD, ratones (mouse), dispositivos PDA, etc.).
2) Puertos de impresión: soportan solamente la conexión de impresoras y algunos modelos de plotters.
Puerto Centronics para impresora
3) Puertos de red: permiten la interconexión de computadoras por medio de cables.
Puerto RJ45 (para red local LAN)
Puerto RJ11 (para red telefónica)
4) Puertos para dispositivos de juegos: permiten la conexión de palancas, almohadillas y volantes de juego.
Puerto de juegos gameport (DB15)
5) Puertos para teclado y ratón: su diseño es exclusivo para la conexión de teclados y ratones (mouse).
6) Puertos de sonido: permiten la conexión de sistemas de sonido como bocinas, amplificadores, etc.
7) Puertos de video: permiten la transmisión de señales procedentes de la tarjeta de video hacia una pantalla ó proyector.
¿CÓMO SOLUCIONAR FALLAS EN PUERTOS FÍSICOS DE LA COMPUTADORA?
1.- Si cierto puerto externo no se reconoce por el sistema operativo, es necesario revisar que los controladores correctos se encuentren instalados en el administrador de dispositivos, así mismo, acceder a la interfaz setup del equipo y verificar que efectivamente se encuentre habilitado, otra revisión es abrir el equipo de cómputo y verificar el estado físico de la soldadura en el puerto, la cual al estar dañada, requiere reparación por un especialista en Electrónica.
2.- Un puerto externo del cual se desconectan constantemente los periféricos, puede estar dañado a nivel físico y se recomienda reparar por medio de un especialista en Electrónica.
3.- Un puerto Puerto COM o un Puerto LPT que aparece en el administrador de dispositivos, pero físicamente desde el panel de puertos traseros no se encuentra, es debido a que las motherboard modernas lo integran en un formato de pines, a los cuales, se interconecta un bracket que permite su adaptación a puerto externo.
4.- Si los puertos USB y puertos de audio frontales del ordenador no tienen las funciones correctas, es posible que la motherboard solo cuente con un conjunto de puerto interno USB_F ya ocupado y no permita conexión de los puertos frontales.
5.- Es importante mencionar, que a diferencia de los puertos de audio traseros, los puertos de audio frontales cuentan con amplificador, por lo tanto, el sonido de las bocinas de computador tienen distinta intensidad de audio según al panel que sean conectados.
6.. Si al conectar la pantalla en el puerto de video de un equipo desktop esta no emite imagen, revise si el equipo cuenta con tarjeta de video colocada en las ranuras de expansión, ya que de manera predeterminada, el equipo enviará la señal de video a esta última y el puerto de video integrado a la motherboard fungirá como secundario
7.- El puerto Jack 3.5" de audio predeterminado para emitir señal de audio es de color verde, cabe mencionar que los de color rosa y azul se pueden configurar posteriormente para emitir sonido
GALERÍA DE IMÁGENES PUERTOS DE LA COMPUTADORA
Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:
a) Panel de puertos externos,
motherboard ECS® BAT-12/J1800
b) Puertos internos SATA / USB_F, motherboard BIOSTAR® J1800NH2
a)
b)
|
. |
|
