TIPOS DE DISCOS DUROS

- definicion.de disco duro / disco duro / disco rígido / internal hard disk drive / HDD:

     Dispositivo de almacenamiento magnético presentado por IBM en el año de 1956, el cual de manera general, se conforma por un gabinete metálico sellado al vacío o saturado a presión de gas Helio, ya que en su interior, contiene discos que giran a alta velocidad constante y que se encuentran fabricados de diversos materiales, tales como cerámica, aleaciones de aluminio o vidrio, en los cuales, se almacenan y leen bits mediante cabezales magnéticos suspendidos sobre la superficie. Los diversos tipos de discos duros se encuentran diseñados para ser interconectados mediante puertos físicos de la motherboard en equipos de cómputo y otros dispositivos, permitiendo transmisión bidireccional de datos. Extraído de InformaticaModerna.com Los discos duros en general, compiten tecnológica y comercialmente contra memorias USB,  unidades SSD SATA, unidades SSD mSATA y unidades SSD NVMe, siendo relevante el hecho de que ciertos modelos integran cantidades de memoria SRAM y/o particiones de memoria NAND (de la cual se fabrican las unidades SSD y memorias USB). Si busca realmente desarrollarse el área de Sistemas, tendrá una mayor oportunidad de negociar un buen sueldo y ganarle ese puesto a sus competidores, si comienza a involucrarse en temas de Soporte, su mejor opción, es el curso intensivo "Soporte a Usuario Empresarial", mediante el cuál muy pronto, usted conocerá los procesos cruciales para la atención de usuarios empresariales. Acceda a nuestra plataforma InformaticaModerna.com Academy para cursarlo y seguir avanzando.

CONTENIDOS

- Significado disco duro
- Funcionamiento disco duro
- Clasificación disco duro
  - Disco duro interno
  - Disco duro externo
  - Disco duro LFF 3.5"
  - Disco duro SFF 2.5"
- Conectores datos disco duro
  - Conectores eléctricos disco duro
  - Velocidad datos disco duro
- Velocidad giro disco duro
- Disco duro refurbished / disco duro new pull
- Memoria caché en disco duro
- Solución fallas disco duro
- Uso disco duro
- Galería imágenes disco duro
- Dudas / Comentarios


Autoría: redacción de sitio Web

¿CÓMO FUNCIONA UN DISCO DURO?

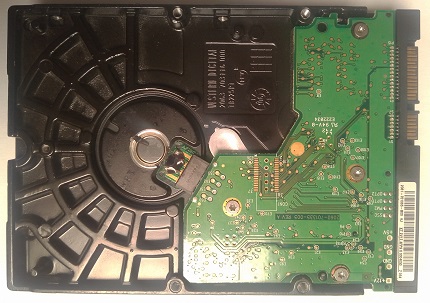

Disco duro SATA 3.5" Western Digital® WD2500JS, capacidad 250 GB y velocidad de giro 7200 RPM

1.- El dispositivo electrónico o equipo de cómputo, envía solicitudes de lectura y escritura de datos desde la motherboard por medio de puertos físicos, o bien, desde una tarjeta de expansión hacia los circuitos integrados del disco duro.

2.- Para el proceso de escritura, básicamente los cabezales internos del disco duro se polarizan y conforman grupos de partículas ferrosas en dos concentraciones distintas, con el objetivo de representar y diferenciar los bits (ceros y unos).

3.- Para la lectura de datos, los cabezales detectan la intensidad del magnetismo procedente de tales grupos de partículas ferrosas, de este modo, determina el estado del bit (cero ó uno),

¿CÓMO SE CLASIFICAN LOS DISCOS DUROS?

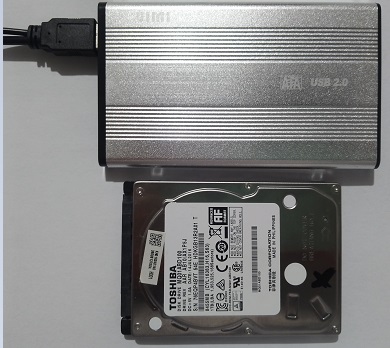

Estuche para disco formato SFF VIMI® USB 2.0 y disco duro Toshiba® MQ01ADB100, interfaz SATA, formato SSF, capacidad 1 TB

      Los discos duros se pueden clasificar de acuerdo a varias características, que finalmente se combinan para conformar un producto estándar:

Clasificación de discos duros por extracción

a) Discos duros no extraíbles o internos: se refiere a aquellas unidades de almacenamiento, que se encuentran diseñadas para ser interconectadas por medio de puertos físicos en dispositivos como: computadores de escritorio, ordenadores AIO, computadoras portátiles, dispositivos NVR, dispositivos DVR, dispositivos HVR, estuches LFF, estuches SSF, dispositivos NAS y otros, sin la necesidad de un adaptador.

     En esta clasificación se encuentran: discos duros híbridos SSHD interfaz SATA ,  discos duros interfaz SATA III , discos duros internos interfaz SATA II ,  discos duros interfaz SATA / discos duros interfaz ATA

b) Discos duros extraíbles o externos: son discos duros internos que se encuentran colocados en estructuras que permiten su portabilidad, fácil extracción y conexión a puertos físicos, lo anterior mediante adaptadores mecánicos o electrónicos, estos se subclasifican en:

- Discos duros portátiles: se trata de unidades de almacenamiento integradas en estuches SSF, que por su reducido tamaño, permiten la portabilidad del mismo sin requerir suministro eléctrico adicional, en esta subclasificación se encuentran: mini discos duros y discos duros portátiles

- Discos duros de escritorio: se trata de unidades de almacenamiento integradas en estuches LFF, que por su voluminoso tamaño no están diseñados para ser portátiles, además de requerir suministro eléctrico externo, en esta subclasificación se encuentran: discos duros de escritorio

- Discos duros de alto rendimiento: son unidades de almacenamiento especializadas, diseñadas para ser colocadas en estuches extraíbles que se insertan únicamente en bahías externas de almacenamiento en servidores, obteniendo el suministro eléctrico desde sus puertos físicos internos, en esta subclasificación se encuentran: discos duros interfaz SCSI , discos duros interfaz FB / discos duros interfaz SAS LFF / duros interfaz SAS SFF

Clasificación de discos duros por formato físico

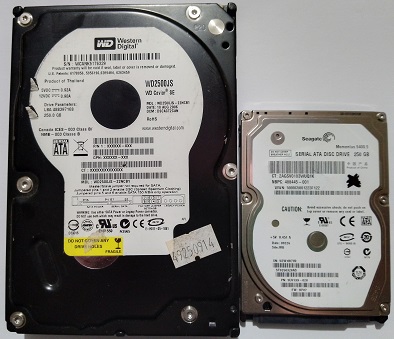

Comparativo entre disco duro formato LFF Western Digital® WD2500JS y disco duro formato físico SFF Seagate® ST9250320AS

a) Formato físico LFF / large form factor / 3.5": son discos duros de tamaño estándar, generalmente con cubiertas metálicas de 100 mm x 145 mm x 23 mm, diseñados principalmente para colocar al interior de equipos de cómputo, servidores, estuches externos LFF USB dispositivos de videovigilancia.

b) Formato físico SFF / small form factor / 2.5": son discos duros de tamaño reducido, generalmente con cubiertas metálicas de 70 mm x 100 mm x 10 mm, diseñados principalmente para colocar al interior de equipos de cómputo portátiles, servidores y estuches externos SFF USB.

¿CUÁLES SON LAS INTERFASES DE LOS DISCOS DUROS?

      Conforme la tecnología avanza, son desarrollados nuevos estándares, a los cuales, se asocian conectores físicos que permiten la comunicación de datos con los dispositivos, entre ellos se encuentran los siguientes:

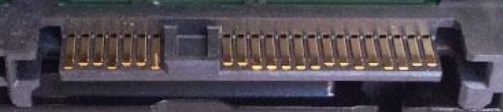

SAS: interfaz serial de 22 terminales que incluyen datos y suministro eléctrico, diseñado para  servidores permitiendo valores máximos de transmisión de hasta 22.5 GB/s (Gigabytes / segundo)

SATA X (I, II, III): interfaz serial de 7 pines, que permite valores máximos de transmisión de hasta 600 MB/s (Megabytes / segundo), para suministro eléctrico se requiere un conector SATA de 15 terminales

IDE: interfaz paralela de 40 terminales, que permite valores máximos de transmisión de hasta 133 MB/s (Megabytes / segundo), requiere conector MOLEX de 4 terminales para suministro eléctrico

SCSI: interfaz paralela de 80 terminales, que permite valores máximos de transmisión de hasta 80 MB/s (Megabytes / segundo), requiere conector MOLEX de 4 terminales para suministro eléctrico

¿A QUÉ VELOCIDAD GIRAN LOS DISCOS DUROS?

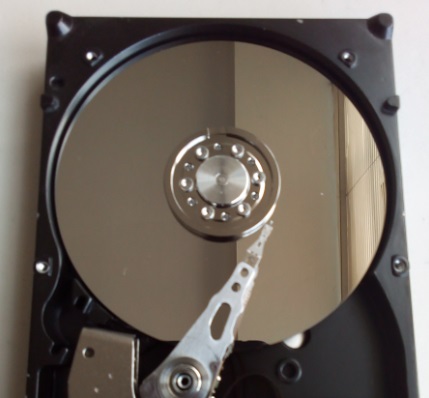

Interior de disco duro formato físico LFF, interfaz IDE

      Los discos que conforman el interior de un disco duro interno, tienen la función de girar y permitir el almacenamiento de datos, a mayor velocidad, la eficiencia respecto a lectura y escritura de datos aumenta. En general se han desarrollado dispositivos con 3 velocidades máximas de giro constante: 5,400 revoluciones por minuto (RPM), 7,200 RPM,  10,000 RPM y hasta 15,000 RPM

¿QUÉ ES UN DISCO DURO REFURBISHED Y DISCO DURO NEW PULL?

    Al adquirir un disco duro, es posible encontrarse que en su etiqueta cuenta con alguna de las siguientes leyendas, lo cual puede influir notablemente en su costo y garantía:

- HDD new o nuevo: discos duros manufacturados con piezas nuevas y que se venden en su empaque original sellado, por lo tanto, no han sido utilizados y cuentan con garantía total.

- HDD refurbished o reconstruido: discos duros que terminaron su vida útil o entraron a proceso de garantía, por lo tanto, el fabricante los repara pero los garantiza por un tiempo menor, se identifican por la letra R o la sigla REF.

- HDD new pull: discos duros de bajo precio que no proceden directamente del fabricante, sino que han sido utilizados en equipos de exhibición, han estado guardados por algún tiempo o han sido extraídos de equipos nuevos, por lo tanto, tienen una garantía menor a la de un disco refurbished o incluso no cuentan con ella.

¿QUÉ ES CACHÉ EN DISCO DURO?

     La memoria caché en los discos duros, hace referencia a un pequeño segmento de memoria RAM integrada en la electrónica del disco duro, la cual, se encarga de almacenar temporalmente datos frecuentemente utilizados y agilizando el acceso a los mismos. Los datos cargados en la memoria caché, se borran automáticamente al apagar el equipo de cómputo, sin embargo, este tipo de memoria es tan rápida, que fácilmente se vuelven a cargar datos frecuentes al comenzar a cargar el sistema operativo.

¿COMO SOLUCIONAR FALLAS EN DISCOS DUROS?

a) Escuche atentamente el sonido que emite el disco, ya que si es similar a un cascabel, indica que es necesario revisar el suministro eléctrico, o bien, puede tener una falla irreversible que requiere sustitución de la unidad, la información aún podría ser extraída mediante un proveedor profesional de recuperación de datos.

b) Revise que en el setup del equipo, que el disco duro se reconozca de manera correcta respecto a marca, modelo y capacidad, en caso contrario, puede tener una falla irreversible y se debe sustituir, la información aún podría ser extraída mediante un proveedor profesional de recuperación de datos.

c) Si dentro de las opciones de setup no se localiza el disco duro, es necesario ajustar las conexiones del mismo hacia la motherboard, tanto en computadores de escritorio, ordenadores AIO y computadoras portátiles, siendo recomendable realizar pruebas en otro equipo y con otros cables, en el caso de servidores, consulte la documentación del mismo para determinar si es compatible con el disco duro a instalar.

d) En caso de encontrarse disponible, habilite desde setup la opción S.M.A.R.T, la cual, permite realizar un diagnóstico rápido del disco duro al momento de encender el equipo, en caso de fallar esta prueba, es crucial realizar de manera inmediata un respaldo de toda la información del usuario y reemplazar la unidad.

e) En caso de encontrarse disponible, utilice las herramientas de diagnóstico propietarias de la marca de equipo de cómputo, a las cuales, puede acceder al momento de encender el equipo Estas permiten realizar diagnósticos básicos y avanzados a la unidad de disco duro, si la herramienta detecta alguna anomalía, es crucial realizar un respaldo inmediato de toda la información del usuario y reemplazar la unidad.

f) Utilice la herramienta HDD regenerator 1.71" integrada en la ISO de Hirens Boot 10, la cual, tiene la capacidad de realizar una reparación de estructura de archivos más completa que inclusive chkdsk de Windows, si se encuentran sectores en los cuales el proceso de reparación es muy tardado, se recomienda realizar un respaldo inmediato de toda la información del usuario y reemplazar la unidad.

g) Si el disco duro se reconoce de manera correcta pero el sistema operativo no carga correctamente, configure el setup en modo LEGACY-CSM o UEFI, a modo que coincidan con el esquema de partición del sistema operativo Windows MBR o GPT respectivamente.

h) Ejecute la aplicación CrystalDisk Info para determinar el estado de salud del disco duro y determinar la vida útil del mismo, si este se encuentra en estatus de "Riesgo", es crucial realizar un respaldo de toda la información del usuario y reemplazar la unidad.

¿PARA QUÉ SE USA EL DISCO DURO?

     Los discos duros son ampliamente utilizados para realizar respaldos de información y como dispositivos extraíbles de uso cotidiano

1.- Se utiliza como medio de almacenamiento masivo de información interno en equipos de cómputo (computadores de escritorio, ordenadores AIO, computadoras portátiles, servidores, entre otros), almacenando al sistema operativo, aplicaciones y los archivos generados por el usuario

2- Permiten almacenar archivos de audio y video en elementos de video vigilancia, tales como dispositivos NVR, dispositivos DVR, dispositivos HVR

3.- Almacenan respaldos de información en tiempo real mediante dispositivos de nube (NAS)

4.- Permiten el almacenamiento masivo y extraíble de datos mediante discos duros externos

GALERÍA DE IMÁGENES DISCO DURO

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

a) Disco duro interfaz IDE, formato 3.5", Seagate® ST340014A
b) Disco duro interfaz SATA, formato 3.5", Western Digital® WD2500YD
c) Disco duro interfaz SATA, formato 2.5", Seagate® ST9250320AS
d) Disco duro para servidor formato 3.5", DELL® HUS722T1TALA600
e) Comparativo de discos duros LFF y SFF
