TARJETA DE EXPANSIÓN
|
|
- Definición de tarjeta de expansión / expansion card:
Se trata de una placa plástica especializada, que contiene circuitos, chips, puertos de comunicación y un conector lineal inferior, que en conjunto, permite ser conectada en las ranuras de expansión de la motherboard en computadores de escritorio o servidores, agregando funcionalidades o aumentando la conectividad del equipo con todo tipo de periféricos. Extraído de InformaticaModerna.com Las tarjetas de expansión engloban diversas funcionalidades, tales como captura de video, salida de video, salida de audio, comunicación en redes LAN, conectividad Wi-Fi, control de discos duros SAS, telefonía IP, entre otras. Las tarjetas de expansión, compiten comercial y tecnológicamente contra los adaptadores USB.
CONTENIDOS
-
Significado tarjeta
expansión
-
Clasificación tarjetas expansión
- Partes
tarjetas expansión
-
Tarjetas de expansión low profile
-
Interfaz tarjetas expansión
- Puertos tarjetas
expansión
- Usos
tarjeta expansión
- Galería
imágenes tarjeta expansión
-
Dudas / Comentarios
Autoría: redacción de sitio Web
¿CÓMO SE CLASIFICAN LAS TARJETAS DE EXPANSIÓN?
Tarjetas de expansión Intellinet® 522533, PCI Express Gigabit
A partir de la comercialización de los primeros ordenadores personales, se presentó la necesidad de aumentar las prestaciones predeterminadas por el fabricante, por lo tanto, se diseñaron diversos tipos de tarjetas de expansión acorde a las necesidades y tecnologías del momento, pudiéndose pueden clasificar de la siguiente manera:
Tarjetas de expansión gráficas
Se encargan de procesar señales de video, tanto de entrada como se salida.
- Tarjeta de video o aceleradora de gráficos
- Tarjeta de sintonización TV / radio
Tarjetas de expansión de sonido
Se encargan de procesar señales de audio, tanto de entrada como de salida y en algunos modelos, incluso incluyen puertos para la conexión de dispositivos de juego, tales como joystick o gamepad.
Tarjetas de expansión controladoras
Se encargan de dar soporte a dispositivos de almacenamiento que no son estándar o que la motherboard de manera nativa no tiene la capacidad de reconocer.
Tarjetas de expansión de puertos
Permiten aumentar la cantidad de puertos de comunicación ya instalados en el equipo de cómputo, o en su defecto, agregan nuevos formatos de puerto y de este modo, se soporta una mayor cantidad de periféricos. Se pueden encontrar tarjetas de expansión con puertos USB, Firewire, puertos SCSI, seriales COM, paralelos LPT, etc.
- Tarjeta de expansión de puertos
Tarjetas de expansión de red
Tienen la función de comunicarse con redes, ya sean de tipo analógica o digitales.
Otros tipos de tarjetas de expansión
- Tarjeta POST o de diagnóstico
- Tarjeta adaptadora M.2
¿QUÉ PARTES TIENE UNA TARJETA DE EXPANSIÓN?
1.- Conector lineal: se encarga de
interconectar la tarjeta con la motherboard
2.- Tarjeta: conjunto de placa plástica, sobre la cuál se
encuentran integrados los chips, soportes y circuitos
3.- Puertos: conectores que permiten la comunicación con los
periféricos
4.- Placa de sujeción o bracket: pieza metálica que fija la
tarjeta en la estructura trasera del gabinete
del equipo y que da acceso a los puertos.
5.- Chips: circuitos integrados encargados del funcionamiento
electrónico de la tarjeta de expansión.
¿QUÉ SON TARJETAS LOW PROFILE?
Formatos de bracket corto y bracket largo en tarjetas de expansión
Los gabinetes para equipo de cómputo, se comercializan en dos factores de forma principales, y para cada uno de ellos, se han diseñado distintos formatos de tarjetas de expansión compatibles con sus medidas.
a) Tarjeta de expansión low profile o bracket corto: tiene una medida de 80 mm X 18 mm y permite ser colocada en gabinetes minitorre delgados (slim)
b) Tarjeta de expansión de bracket largo: tiene una medida de 120 mm X 18 mm y permite ser colocada en gabinetes minitorre
¿QUÉ INTERFAZ TIENEN LAS TARJETAS DE EXPANSIÓN?
Las tarjetas de expansión, se interconectan con las ranuras de expansión de la motherboard mediante un conector plano, el cuál, se diseña de acuerdo a los estándares tecnológicos del momento:
PCIe (peripheral components interconect express)
PCI (peripheral components interconect)
ISA-16 (industry standard architecture - 16)
ISA-8 (industry standard architecture - 8)
¿QUE PUERTOS TIENEN LAS TARJETAS DE EXPANSIÓN?
Las tarjetas de expansión tienen una gran cantidad de aplicaciones y de puertos, acorde a las capacidades que se requieran ampliar:
DB15: puerto para la conexión de dispositivos de juego, tales como gamepad o joystick
BNC: puerto para conexión de cable coaxial, permitiendo la recepción de señales analógicas televisivas o radiales.
RJ45: puerto con soporte de implementación de redes locales basadas en cableado de par trenzado
¿PARA QUÉ SE USAN LAS TARJETAS DE EXPANSIÓN?
a) Si la
motherboard no cuenta con
soporte para ciertos tipos de
discos duros.
b) Si los puertos integrados en la motherboard se estropean.
c) Si el puerto integrado en la motherboard ya no cumple con especificaciones modernas.
d) Para agregar
puertos de nueva generación que de manera predeterminada la motherboard no cuenta.
GALERÍA DE IMÁGENES TARJETAS DE EXPANSIÓN
Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

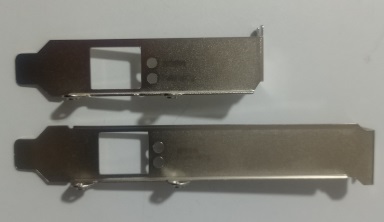

a) Bracket largo y bracket corto de tarjetas de expansión de red

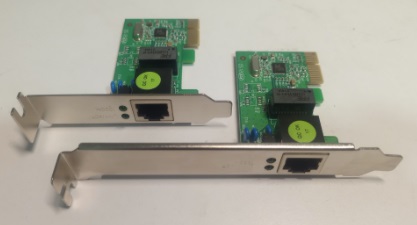

b) Tarjetas de expansión de red de bracket corto y bracket largo Intellinet® 522533, PCI Express Gigabit
a)
b)
|
. |
|
