MEMORIAS RAM DDR2

- Definición de memoria DDR2 / DDR2 memory / dual data rate memory 2/ SDRAM DDR2: tecnología de almacenamiento electrónico aleatorio lanzada comercialmente en 2005, la cual se conforma por una tarjeta plástica rectangular con medidas de 133.35 mm X 31.75 mm X 1 mm., 240 terminales distribuidas en ambos lados del módulo y chips que permiten leer, escribir y sobrescribir bits mediante cargas eléctricas, en celdas de memoria volátil sincrónica dinámica*, por lo tanto al dejar de recibir suministro eléctrico la información almacenada se pierde. La memoria DDR2 logra mayores ciclos de reloj con respecto a la memoria DDR, por lo tanto mayor también transferencia de datos. Extraído de InformaticaModerna.com.

* SD-RAM (syncronius dinamic RAM): se le llama dinámica, debido a que está fabricada a base de condensadores eléctricos, por lo tanto requiere de un constante proceso de refrescamiento de cargas para mantener los datos activos, lo cuál la hace relativamente lenta. Es sincrónica debido a que utiliza un reloj para sincronizar entrada y salida de datos con el procesador.

contenidos y enlaces

Significado memoria DDR2
   ♦ Funcionamiento DDR2
-
   ♦ Velocidad DDR2
    Partes RAM DDR2
 - Conectores DDR2
 -  Capacidad DDR2
    Tiempo de acceso DDR2
    Latencia DDR2
    Memorias SODDR2
Usos memoria DDR2
Galería imágenes RAM DDR2


Autor del artículo: redacción de InformaticaModerna.com

- ¿cómo funciona una memoria DDR2?

Memoria DDR2 Super Talent® T6UB1GC5 , capacidad  1 Gb

     La celda de memoria dinámica se carga con un valor relativamente alto para almacenar el valor correspondiente a 1 y requiere constantemente "refrescar" la carga para mantenerlo activo.

     La celda de memoria dinámica se carga con un valor relativamente bajo para almacenar el valor correspondiente a 0 y también requiere el mismo proceso de "refresco" de carga.

Temas y enlaces relacionados


-
    • Memorias SD
    • Memorias xD Picture
    Memory Stick


Apoyo a personas especiales





Mensajes a la comunidad IM

       Al apagar el equipo de cómputo, las cargas se consumen y con ello todos los valores almacenados en las celdas se pierden.

La memoria DDR2 compitió contra las memorias DDR1 y finalmente fue desplazada por la tecnología RAM DDR3



- ¿CUÁL ES LA VELOCIDAD DE LA MEMORIA DDR2?

- Memoy speed: las memorias DDR2 permiten la doble transferencia de datos (bus speed) mediante un sólo ciclo de reloj (clock speed), esto es, 1 MHz = 2 MTps, la importancia de conocer la velocidad, es que de acuerdo a ese valor, el chipset de la motherboard permitirá adecuar las velocidades del bus de la memoria RAM con el bus del procesador.

       La frecuencia de operación del chipset de la motherboard, puede acoplarse a memorias RAM DDR2 con menor frecuencia, sin embargo con memorias de mayor frecuencia el equipo de cómputo podría no iniciar.

Estándar (bandwidth, MB/s) Clock speed / bus speed
PC2-4200 266 MHz / 533 MTps (Millones de transferencias por segundo
PC2-5300


333 MHz / 667 MTps

PC2-6400 400 MHz / 800 MTps



 - ¿CUÁLes son las partes de una memoria ram ddr2?

a) Tarjeta plástica: estructura en la cuál se encuentran colocadas las terminales, circuitos y chips de memoria.

b) Chips electrónicos: contienen básicamente las celdas de memoria volátil.

c) Conector (240 terminales): base de la memoria RAM, la cuál se inserta en la ranura de la motherboard.

d) Muesca: permite colocar el módulo de manera correcta, exclusivamente en la ranura DDR2 de la mainboard.



- ¿cuáles son los conectores ddr2?

       El módulo de memoria DDR2 funciona con un voltaje de 1.8 V, cuenta con dos filas de terminales distribuidas en ambas caras de la tarjeta (120 frontales y 120  traseras (total 240), además de una muesca ubicada entre los conectores 64 y 65 frontales, las cuáles acoplan exclusivamente en la ranura DDR2 de la motherboard. El primer módulo de memoria deberá se conectado en la ranura DIMM1, los posteriores en DIMM2, DIMM3, etc.

Formato de memoria Figuras
DDR2 240 terminales

Conector DDR2 de la memoria

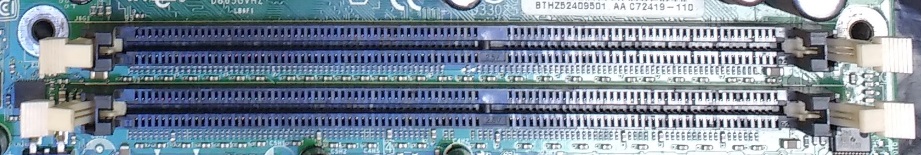

Ranura DDR2 de la tarjeta principal



- ¿CUÁL ES LA capacidad DE LA MEMORIA DDR2?

      Para colocar por primera vez ó aumentar la cantidad de memoria SDRAM DDR2, es necesario que la computadora se encuentre apagada. Si se pretende equipar una computadora con una cantidad de memoria RAM DDR2 superior a 3 Gb, se recomienda cargar sistemas operativos de 64 bits, ya que para 32 bits sólo se reconocerán como máximo 3 Gb.

Formato de memoria Capacidades típicas (módulo individual)

DDR2 240 terminales

256  Mb (Megabytes), 512 MB, 1 GB, 2 GB, 4 Gb (Gigabytes)



- ¿CUÁL ES el tiempo de acceso de la MEMORIA DDR2?

- Access time: es el tiempo que transcurre desde el momento en que el sistema realiza una solicitud, hasta el momento que la memoria ofrezca un resultado.

Tipo de memoria Tiempo de respuesta en nanosegundos (nseg)
PC-4200 8 nseg
PC-5300 8 nseg
PC-6400 8 nseg



- ¿CUÁL ES la latencia de la MEMORIA DDR2?

-CAS latency: tiempo que emplea la memoria RAM en colocarse sobre cierta celda de memoria / tiempo que toma a un paquete de datos, en llegar a su destino.

Tipo de memoria Latencia (CL)
PC-4200 4

PC-5300

5

PC-6400

6



- ¿qué es memoria ddr2 ecc?

      Se trata de memorias RAM DDR2 especialmente diseñadas para detectar y en ciertos casos corregir errores de datos, por lo tanto su uso se extendía sobre todo a servidores.



- ¿qué es soddr2?

- SODDR2 (small outline DDR2): variante pocket de la memoria DDR2, la cuál tiene 200 terminales y debido a sus pequeñas dimensiones, se utiliza básicamente para ordenadores portátiles.

    En cuánto a las características de capacidad, latencia y frecuencia, básicamente son iguales que los formatos DDR2.



Memoria formato SODDRx



 - ¿para qué se utiliza la memoria DDR2?

     La memoria DDR2 fue utilizada como medio de almacenamiento primario en computadores y portátiles de la familia de procesadores AMD® Athlon 64, Athlon 64 X2, Athlon 64 X2 Dual Core y en equipos Intel® Pentium 4, Core 2 Duo,  Core 2 Quad y Core Quad, actualmente este formato de memoria ya no se fabrica ni comercializa masivamente.



 Galería de imágenes memorias DDR2

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

  Memoria DDR2 Super Talent®, T6UB1GC5
