  Definición de ranura de expansión - Bus EISA

     Una ranura de expansión, bus de expansión ó "Slot" es un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo).

      EISA proviene de las siglas de ("Extended Industry Standard Architecture") ó arquitectura estándar de la industria. Este tipo de ranura se comercializa con una capacidad de datos de 32 bits.

     Los bits en las ranuras de expansión significan la capacidad de datos que es capaz de proveer, este dato es importante ya que por medio de una fórmula, es posible determinar la transferencia máxima de la ranura ó de una tarjeta de expansión. Esto se describe en la sección: Bus y  bus de datos EISA de esta misma página.



Se diseñó para competir en el mercado contra la ranura de expansión MCA de IBM®.

Fue desplazada del mercado por la ranura de expansión PCI.

Figura 1. Ranura de expansión EISA.

  Características generales de la ranura EISA
  • EISA se podría considerar una ranura de expansión de tercera generación junto con MCA.

  • Se comercializó con un elevado precio, por lo que no fue muy difundido.

  • Su 2 capacidades de datos que maneja es de 32 bits.

  • Físicamente tiene 2 secciones de contactos, con buen ajuste al momento de colocar las tarjetas.

  • Tienen una velocidad de transferencia de 33 Megabytes/s (MB/s) hasta 40 MB/s.

  • Cuentan con una velocidad interna de trabajo de 8.33 MHz.

  • Cuenta con una función llamada "bus master" ó mando a nivel de bus, que permite trabajar de manera directa con los dispositivos sin que intervenga el microprocesador.



  Bus y bus de datos EISA

     El "bus" es una palabra que traducida literalmente significa transporte. El bus es un conjunto de líneas eléctricas que el dispositivo integra para comunicarse con el resto de los componentes de la computadora. Hay varios tipos de bus, ya que cada dispositivo necesita enviar diferentes tipos de información, entre ellos están los siguientes:

     - Ejemplo: tenemos un dato que va a ser guardado en memoria RAM.

  • Bus de direcciones: se encarga de que determinar en que lugar exacto de memoria se escribirá el dato.

  • Bus de control: maneja el momento y la forma de escribir el dato.

  • Bus de datos: se encarga de enviar el dato.

     El más utilizado para describir las características es el bus de datos, y el rendimiento del bus EISA está en función de la velocidad del dispositivo y su capacidad de datos.

     - Ejemplo: si una ranura EISA indica que trabaja a 32 bits y tiene una frecuencia de trabajo de 8.33 MegaHertz (Hz), entonces se calcula la velocidad de transferencia de la siguiente manera:

Forma de calcular la velocidad de transferencia de una ranura EISA

Modo de calculo Transferencia de datos = Datos X Frecuencia de trabajo
Fórmula Transferencia de datos = ( #bits / 8 ) X Frecuencia de trabajo en bytes/segundo
Sustitución de datos con Hz transformados en bytes/s Transferencia de datos = ( 32 bits / 8 ) X 8,000,000 bytes/s
Se convierten bits en bytes Transferencia de datos = ( 4 bytes ) X 8,000,000 bytes/s
Resultado en bytes/segundo Transferencia de datos = 20,000,000 bytes/segundo
Se convierte a Megabytes/s Transferencia de datos = 20,000,000 bytes/segundo / 1,048,576 bytes
Resultado final y redondeo Transferencia de datos = 19.73 MB/s

Tabla 1. Cálculo de la velocidad de transferencia.



  Esquema de la ranura EISA

     Consta básicamente de una pieza ranurada y dentro de la ranura se encuentran pequeños conectores; está se encuentra soldada en la parte superior de la tarjeta principal ("Motherboard"), cuenta con 198 terminales.

Figura 2. Esquema de la ranura EISA.


  Tarjetas para insertar en la ranura EISA

     Las tarjetas diseñadas para la ranura EISA principalmente eran tarjetas controladoras, tarjetas de audio, tarjetas de video, tarjetas de expansión de puertos y tarjetas de red entre otras.

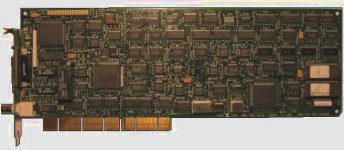

Figura 3. Tarjeta de red, Novell ®, Board 738-187-001, con conector EISA, puerto BNC y DB-15.


  Usos específicos de la ranura EISA

      EISA se lanzó para solventar la baja capacidad de otras ranuras en cuanto a la velocidad de transmisión de datos de video, ya que los nuevos sistemas operativos gráficos así lo exigían. Estas tarjetas a su vez se insertaban en la ranura de expansión EISA pero esta no tuvo mucha aceptación y fue desplazado por otras tecnologías.
