NVR POE GRABADOR DE VIDEO DIGITAL
|
|
- Definición de NVR PoE / Network video recorder power on ethernet / grabador de video en red con suministro en red:
Dispositivo electrónico de video vigilancia clasificado como periférico de red, el cual, permite recibir señales de video y audio digital procedente de cámaras IP, cámaras IP inalámbricas, terminales de reconocimiento facial y video porteros IP entre otros, para su posterior gestión mediante visualización, almacenamiento, reproducción y respaldo, además, cuenta con la capacidad de suministrar eléctricamente dispositivos compatibles mediante el cableado de par trenzado. Extraído de InformaticaModerna.com. El dispositivo NVR, compite en implementación contra dispositivos DVR, dispositivos NVR, servidores de cámaras y dispositivos HVR.
Si busca realmente desarrollarse el área de Sistemas, tendrá una mayor oportunidad de negociar un buen sueldo y ganarle ese puesto a sus competidores, si aprende ahora mismo a configurar dispositivos electrónicos de red, su mejor opción, es el curso intensivo "Redes de Datos Empresariales", mediante el cuál muy pronto, usted podrá estar implementando dispositivos cruciales de red. Acceda a nuestra plataforma InformaticaModerna.com Academy para cursarlo y seguir avanzando profesionalmente.
CONTENIDOS
- Significado
NVR PoE
- Alimentación eléctrica NVR PoE
- Almacenamiento disco NVR PoE
- Canales video NVR PoE
- Configuración canales NVR PoE
- Partes NVR PoE
- Resolución NVR PoE
- Puertos NVR PoE
- Interfaz gráfica NVR PoE
- Configuración IP LAN NVR PoE
- Configuración IP subred NVR PoE
- Usos NVR PoE
- Galería imágenes NVR PoE
-
Dudas / Comentarios
Autoría: redacción de sitio Web
¿QUE SUMINISTRO ELÉCTRICO TIENE EL NVR PoE?
NVR PoE Hikvission® DS7604NI-K1 con 4 canales
Los dispositivos NVR PoE de hasta 8 puertos, obtienen el suministro eléctrico mediante adaptador AC/DC, con el cual, alimentan tanto a si mismos como los puertos RJ45 integrados en su parte trasera, que a su vez, envían la corriente mediante cableado de par trenzado a las cámaras IP.
Adaptador AC/DC
En el caso de dispositivos NVR de 16 puertos en adelante, cuentan con fuente de alimentación integrada, que solo requiere de un cable de poder de 3 terminales.
El dispositivo NVR PoE, se encarga de recibir señales digitales de video procedentes de los dispositivos de videovigilancia en red, para ser visualizadas en tiempo real y convertir en archivos de ordenador, los cuales, son almacenados en discos duros o unidades SSD que se colocan en su interior. Cabe mencionar, que si un NVR PoE no cuenta con dispositivo de almacenamiento, permite la visualización de video en tiempo real pero no el almacenamiento de grabaciones.
Disco duro interno SATA 3.5" WesternDigital® W10JPVX-75JC3TO, 1 TB y 5400 RPM
La capacidad de almacenamiento del dispositivo NVR PoE, está en función de su diseño de fábrica, por lo que, puede contar con soporte para más de una unidad de disco, además, la cantidad de días de respaldo son en función de varios factores:
a) Resolución de las cámaras digitales: a mayor resolución, las grabaciones ocupan mayor espacio y se reduce el lapso.
b) Configuración de secuencia: define si se almacena de manera continua (las 24 horas) o por movimiento (sólo almacena cuando lo detecta), por lo que, la primera configuración reduce el lapso.
c) FPS: es la cantidad de cuadros por segundo para almacenar las secuencias de video, a mayor FPS se ocupa más espacio y también se reduce el lapso.
d) Audio: característica opcional que al habilitarse, consume en menor medida espacio de almacenamiento.
¿QUÉ SON LOS CANALES EN UN NVR PoE?
Los canales (channels), se refieren a la cantidad máxima de dispositivos de videovigilancia que el dispositivo permite gestionar de manera simultánea y que se encuentra determinada por el diseño específico del NVR PoE, En la siguiente captura, se muestran 9 canales de video, de los cuales, se visualizan 2 activos y 7 inactivos.

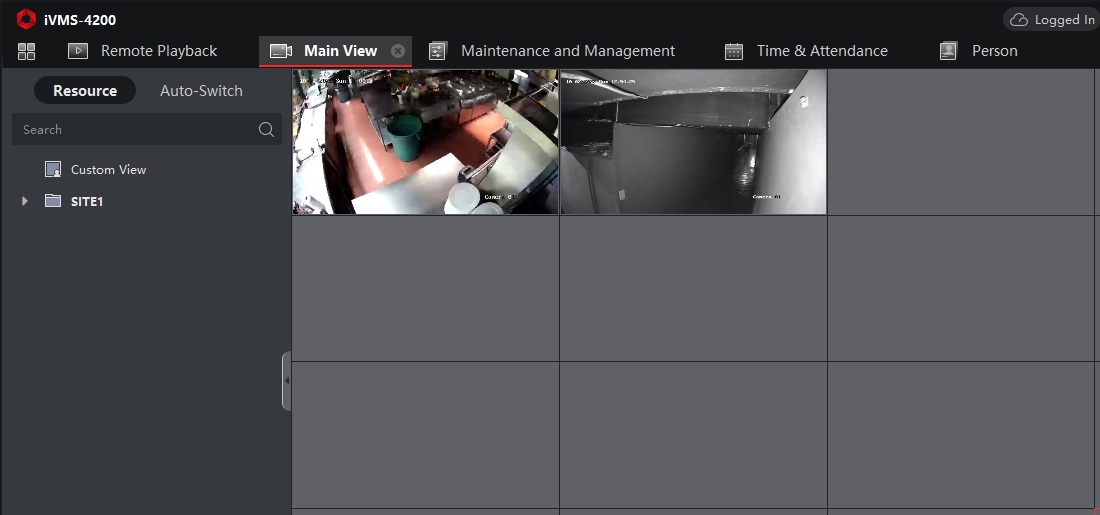

Interfaz de aplicación iVMS 4200 para Windows, el cual, permite la visualización de canales de video
¿CÓMO SE CONFIGURAN LOS CANALES DEL NVR PoE?
Para dar de alta cada dispositivo de videovigilancia en el NVR PoE, se requiere de contar con tres datos esenciales: la dirección IP, usuario y contraseña, es muy importante mencionar, que las tales dispositivos deben de encontrarse en la misma red y segmento, es decir, si el NVR PoE tiene configurada la dirección IP 192.168.33.24, los dispositivos deberán ser 192.168.1..X (192.168.1.44, 192.168.1.225, etc.).
Sección de interfaz, que permite dar de alta canales de video IP
¿CUÁLES SON LAS PARTES DEL NVR PoE?
1.-
Cubierta: permite proteger los circuitos internos y
da estética al dispositivo
2.- Panel: permite visualizar actividad del NVR y
controlar ciertas funciones
3.- Puerto USB: utilizado para conectar
mouse
y dispositivos de almacenamiento externos como
memorias USB
4.- Puertos internos de red:
puertos RJ45 utilizados para
suministrar eléctricamente y recibir la conexión desde
cámaras IP
5.- Puerto de red LAN:
puerto RJ45 utilizado para
interconectar el NVR en la red local (LAN)
6.- Puerto de video:
puerto VGA o
puerto HMDI,
que permite la visualización en directo de la interfaz
7.- Conector de suministro eléctrico: obtiene la
corriente eléctrica desde un adaptador AC/DC o recibe
directamente el cable alimentación de 3 terminales
¿QUÉ RESOLUCIÓN DE VIDEO SOPORTA EL NVR PoE?
El dispositivo NVR PoE cuenta con una resolución de video máxima determinada, sin embargo, esta se acopla acorde a la soportada por la cámara. Esto es, si el NVR PoE permite una resolución máxima de 1280X720 píxeles, las cámaras deberán contar con un valor igual o menor.
FPS (frames per second): un video se conforma una cantidad específica de imágenes sincronizadas por segundo, las cuales, van presentándose una después de otra de manera constante, siendo entre 25 y 30 FPS lo más común.
Resolución (resolution): se refiere a la máxima cantidad
de píxeles, con que se conforman las imágenes de la secuencia
del video, es decir, la cantidad de píxeles horizontales y
verticales desplegados por imagen cada segundo.
- HD (High Definition): soporta
hasta 1280X720 píxeles (720p)
- Full HD (Full High Definition): soporta hasta 1920X1080 píxeles (1080p)
Considere que para un máximo rendimiento, el tipo de cableado también determina el soporte de resolución:
- Cableado UTP CAT 5e: distancia máxima entre cámara y NVR PoE para resolución 720p es de 450 m y para resolución máxima de 1080p hasta 300 m
¿QUÉ CONECTORES TIENE EL NVR PoE?
LAN: el conector RJ45 es utilizado para interconectar dispositivos de red con ethernet
LAN PoE: los conectores conector RJ45 PoE, son utilizados para suministrar eléctricamente cámaras IP y recibir señal de video digital
DC IN: recibe la corriente adecuada desde el adaptador AC/DC
Conector eléctrico de 3 terminales (NEMA 5-15 M): recibe el suministro eléctrico A/C desde el cable de corriente
USB: El puerto USB, es utilizado para transmitir datos y también para suministrar corriente a pequeños periféricos
VGA: El puerto VGA, se utiliza para salida de video a proyectores, pantallas LCD ó monitores CRT
HDMI: El puerto HDMI, se utiliza para salida de video a proyectores o pantallas LCD
RCA video (out): el puerto RCA permite salida de video a pantallas LCD, proyectores o tarjetas de captura de video
¿COMO SE USA LA INTERFAZ GRÁFICA DEL NVR PoE?
Los dispositivos NVR PoE, tienen integrada al menos dos tipos de interfaz gráfica (GUI / grafic user interface), las cuáles, permiten la gestión de diversas funciones, tales como asignación de dirección IP, configurar la máxima resolución, reproducir grabaciones almacenadas, configurar el modo de grabación (continua o por movimiento), extraer grabaciones, habilitar o deshabilitar puertos RJ45 PoE, etc.).
- Interfaz gráfica en pantalla: se visualiza conectando una pantalla directamente a los puertos de video del dispositivo, y la manipulación de funciones es únicamente mediante el mouse.

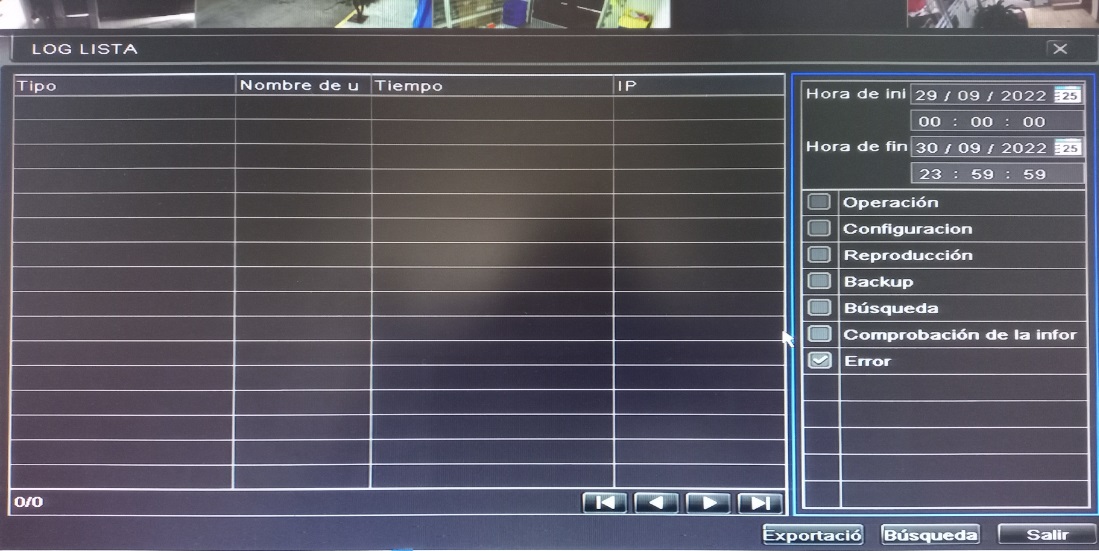

Interfaz gráfica de grabador obtenida mediante puertos de video
- Interfaz gráfica Web: se visualiza conectándose al dispositivo mediante navegador a la dirección IP asignada y se manipulan las funciones por página Web.

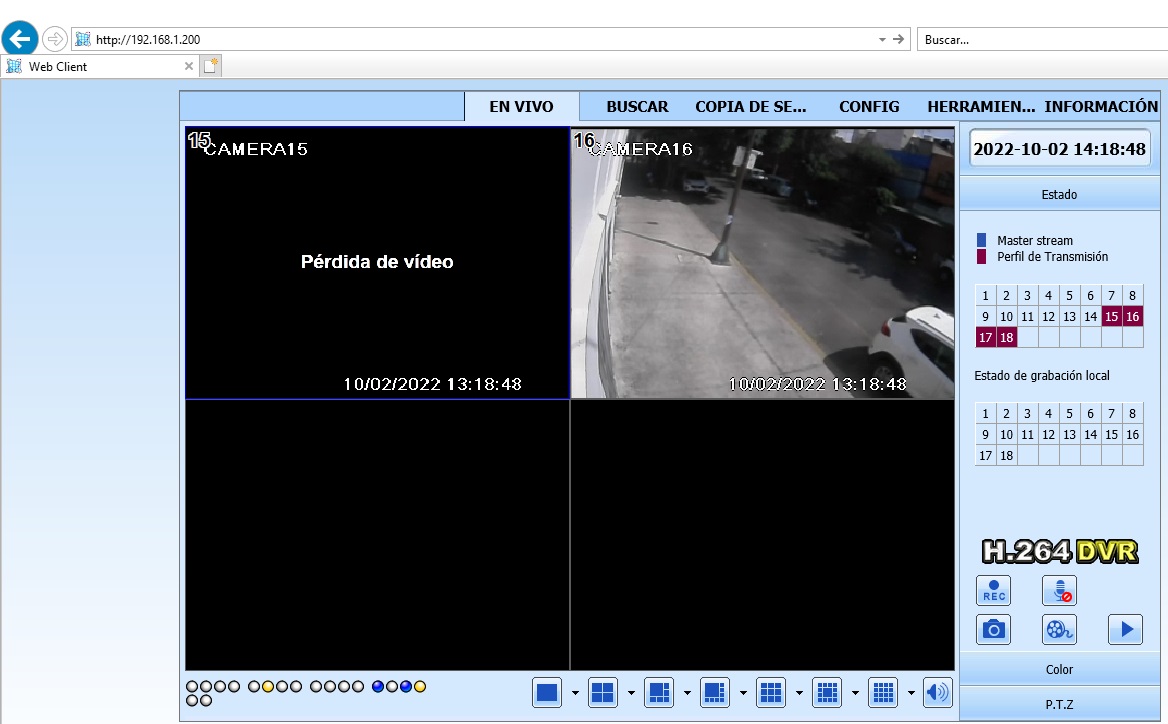

Interfaz gráfica de grabador mediante el navegador Web Internet Explorer
- Interfaz gráfica por aplicación: se visualiza conectándose mediante la aplicación propietaria de la marca, tal como iVMS de la marca HikVision®, CMS para la marca Meriva® y SmartPSS de Dahua® entre otras, mientras que para smartphone o tableta electónica, se utilizan apps como Hik connect de HikVision® o Super Live Plus compatible con Meriva®.

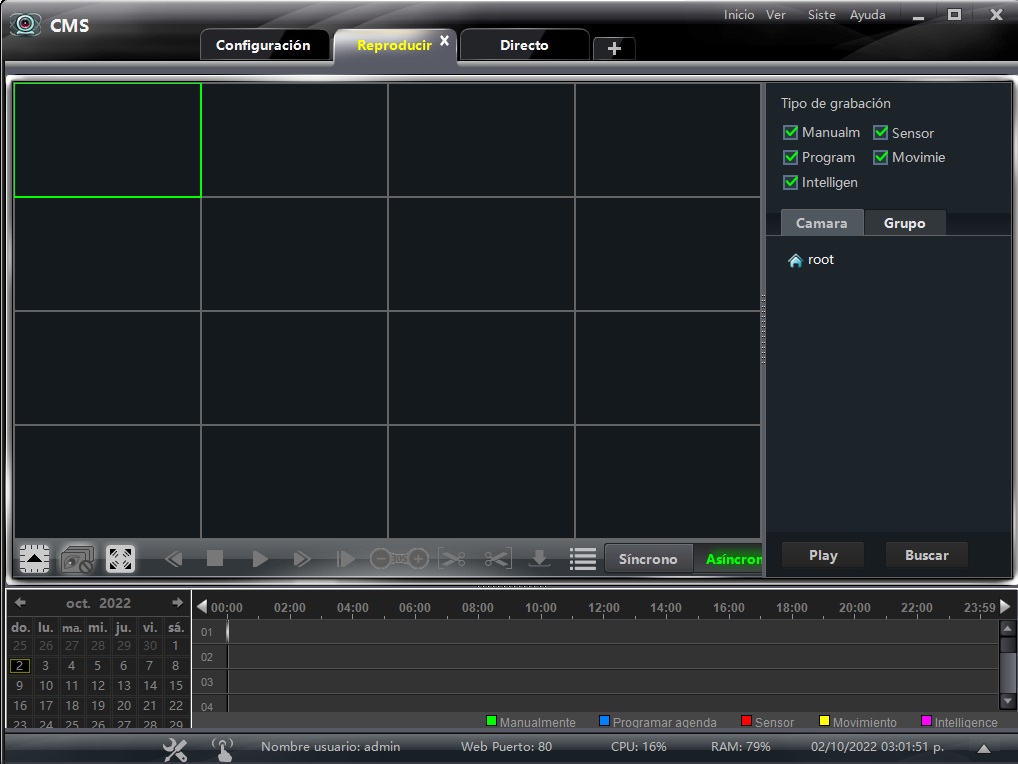

Interfaz gráfica CMS para grabador Meriva® mediante aplicación CMS para Windows
¿QUE DIRECCIÓN IP LAN, SUBRED Y MAC TIENE EL NVR PoE?
Los dispositivos NVR PoE, requieren la configuración de dos direcciones IP de diferentes segmentos, ejemplo, si la red LAN tiene la dirección IP 192.168.1.45, la subred en la cual se interconectarán las cámaras IP, deberá ser 10.21.44.1 o 172.16.22.1, etc.
a) Red LAN: es la que interconecta al dispositivo NVR PoE con la red local de datos e Internet.
Configuración de dirección IPv4 en dispositivo de red
La mayor parte de los dispositivos NVR PoE cuentan con auto-configuración de red LAN, sin embargo, en el ambiente empresarial dónde es necesario mantener segura la información de las instituciones o empresas, es necesario conocer a fondo los parámetros: MAC, red y segmento, hostname y DNS, para realizar la configuración correcta de la dirección IP.
b) Subred (red interna): se trata de una red local interna aislada, que se encuentra diseñada para ser difundida exclusivamente en los puertos LAN PoE traseros, a los cuales, las cámaras IP se interconectan para recibir suministro eléctrico e intercambian datos y señales de video digital.
Tiene la función primordial de
gestionar la visualización, consulta y almacenamiento de video
procedente de cámaras IP con soporte PoE, es decir, que obtienen
suministro eléctrico desde el NVR.
Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

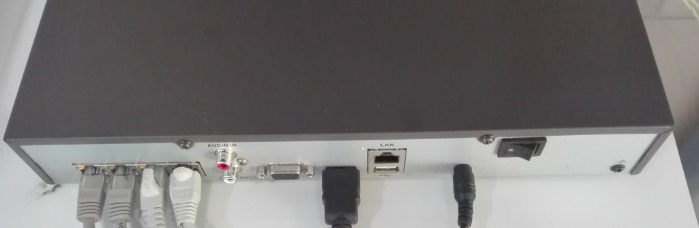

a) Panel de puertos, NVR PoE Hikvision®
