MEMORIA OPTANE PERSISTENTE M.2 NVMe

 - Definición de memoria persistente M.2 NVMe / memoria Optane M.2 NVMe / cache Optane / RAM Optane:

     Tecnología de almacenamiento electrónico aleatorio, desarrollada durante 2015 por las empresas Intel® y Micron®, la cuál, se conforma por una tarjeta plástica rectangular compatible a nivel lógico con el formato NVMe y físicamente con el formato M.2, tiene medidas de 22 mm de ancho por 80 mm de alto y chips con celdas de memoria no volátil 3D XPoint*, las cuáles, permiten leer, escribir y sobrescribir bits, aumentando el rendimiento de los equipos de cómputo mediante funciones caché. InformaticaModerna.com La memoria persistente, tiene básicamente la misma función caché que los módulos de memoria volátil SRAM, los cuáles, a principios de los años 90 se dejaron de comercializar debido a su alto costo.

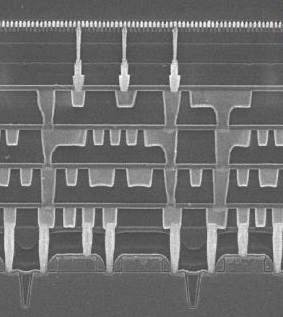

*Memoria persistente basada en tecnología de cambios de resistencia eléctrica

  CONTENIDOS

- Significado memoria Optane
- Funcionamiento memoria Optane
- Características memoria Optane
- Velocidad memoria Optane
- Partes memoria Optane
- Conector memoria Optane
- Requisitos memoria Optane
- Capacidad memoria Optane
- Latencia memoria Optane
- Usos memoria Optane
- Galería imágenes memoria Optane
- Dudas / Comentarios

Autoría: redacción de sitio Web

¿CÓMO FUNCIONA UNA MEMORIA OPTANE M.2 NVMe?

Memoria persistente Intel® Optane M.2 NVMe MEMPEK1J015GAD, capacidad 16 GB

a) La celda de memoria persistente adquiere un valor de resistencia eléctrica, mediante el cuál, permite representar un cero.

b) La celda de memoria persistente adquiere un valor de resistencia eléctrica distinto al primero, mediante el cuál, permite representar un uno.

c) Al apagar el equipo de cómputo, el estado de las resistencias se conserva y con ello, los datos caché almacenados en las celdas.

¿CUÁLES SON LAS CARACTERÍSTICAS DE LA MEMORIA OPTANE M.2 NVMe?

- Utiliza protocolo NVMe (non-volatile memory express), el cuál, tiene soporte para interconexión de dispositivos de almacenamiento masivo mediante tecnología PCI-Express, permitiendo mayores rendimientos de transferencia de datos y una comunicación directa con el procesador.

- Debido a que la memoria persistente es comercializada principalmente por la marca Intel®, un modo genérico por el que se le denomina es simplemente memoria Optane.

- Almacena datos e instrucciones de uso frecuente y los pone en primera instancia a disposición del procesador, de este modo, este último evita accederlos desde otros dispositivos relativamente más lentos como disco duros, memorias RAM o unidades SSD

- A diferencia de los módulos de memoria caché estática, la memoria persistente no pierde la información almacenada al momento de apagar el equipo de cómputo

- La capacidad de la memoria Optane se encuentra en el rango de los Gigabytes, por lo tanto, supera por mucho las capacidades que soportan las memorias SRAM que es del orden de los Kilobytes y Megabytes

¿CUÁLES ES LA VELOCIDAD DE LA MEMORIA OPTANE M.2 NVMe?

     - Performance @queue depth: la memoria persistente, soporta elevados valores máximos de transmisión (velocidad) indicados por la lectura (read) de hasta 1350 MB/s (Megabytes / segundo) y escritura (write) de 290 MB/s.

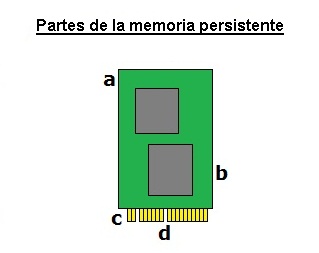

¿CUÁLES SON LAS PARTES DE LA MEMORIA OPTANE M.2 NVMe?

a) Tarjeta plástica: estructura que contiene las terminales eléctricas, circuitos y chips de memoria persistente.

b) Chips electrónicos: contienen las celdas de memoria persistente y otros circuíos de control.

c) Conector: se encarga de interconectar la memoria persistente con la ranura de la motherboard.

d) Muescas: permite colocar la memoria en la posición correcta de la ranura.

¿CUÁLES ES EL CONECTOR INTERFAZ DE LA MEMORIA OPTANE M.2 NVMe?

     La memoria persistente, se encuentra diseñada para ser colocada en la ranura M.2 de la motherboard, siempre y cuando esta tenga soporte para dispositivos NVMe (non-volatile memory express).

M.2 2280 NVMe: conector que permite la transmisión de datos entre la memoria persistente y la motherboard  mediante estándar PCIe

¿CUÁLES SON LOS REQUISITOS PARA USAR MEMORIA OPTANE M.2 NVMe?

1.- Para la implementación de memoria persistente, se requiere que el procesador y la motherboard cuenten con soporte para esta tecnología (Optane Ready).

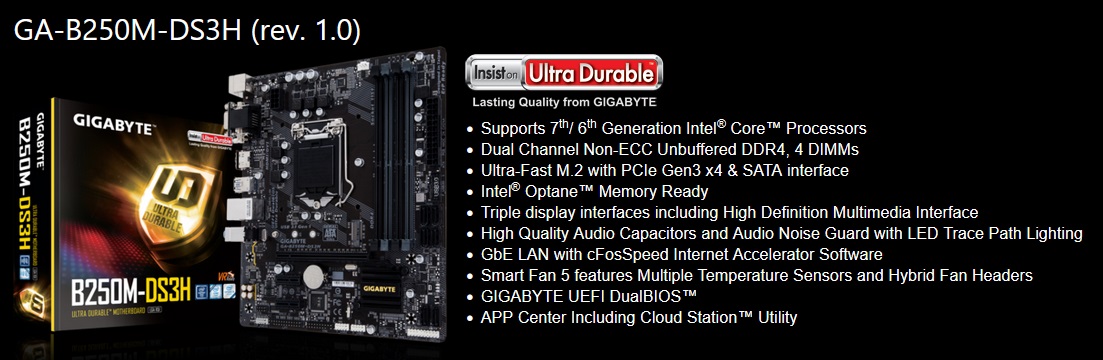

Motherboard Gigabyte GA-B250M-DS3H, con soporte de tecnología Intel® Optane

2.- La memoria persistente es un dispositivo de almacenamiento masivo, el cual, se deberá configurar en arreglo con un disco duro o unidad SSD SATA, para ello, se requiere de las siguientes condiciones:

     a) Que se encuentre configurado el disco duro o unidad SSD, en modo RAID dentro del setup.

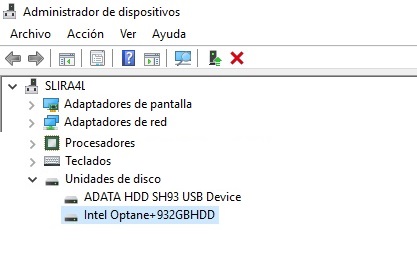

Memoria persistente en el sistema operativo Windows

     b) Crear una partición vacía de entre 15 GB y 20 GB.

     c) Que la instalación de sistema operativo se encuentre realizada en plataforma UEFI

     d) La instalación de la memoria persistente, se deberá gestionar mediante el software "Tecnología de almacenamiento Intel Rapid con memoria Intel Optane".

¿CUÁL ES LA CAPACIDAD DE LA MEMORIA OPTANE M.2 NVMe?

      La memoria persistente, se comercializa con capacidades de 16 GB (Gigabytes), 32 GB y 64 GB,

¿CUÁL ES LA LATENCIA DE LA MEMORIA OPTANE M.2 NVMe?

     La latencia de la memoria persistente se encuentra entre 7 y 30 µs

 ¿PARA QUÉ SE USA LA MEMORIA OPTANE M.2 NVMe?

         Se encuentra diseñada para ser utilizada en ciertos computadores equipados con procesadores Intel® de séptima generación, funge como memoria caché no volátil de alta capacidad, permitiendo que una gran cantidad de datos de acceso frecuente se encuentren almacenados y disponibles, incluso aún después de apagar el equipo de cómputo.

 GALERÍA DE IMÁGENES MEMORIA OPTANE M.2 NVMe

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

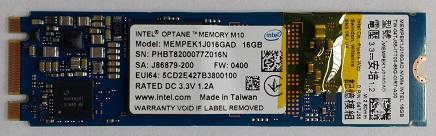

a) Memoria persistente Intel® Optane M.2 frontal, MEMPEK1J015GAD de 16 GB

b) Memoria persistente Intel® Optane M.2 reverso, MEMPEK1J015GAD de 16 GB

a) b)
