 CÁMARA ANALÓGICA DE VIDEOVIGILANCIA



- Definición de cámara analógica / analogic camera / cámara análoga:

      Dispositivo de videovigilancia clasificado como periférico de entrada, el cuál, permite capturar y transmitir video como señal analógica, generalmente mediante cableado de par trenzado, con el objetivo de, que este pueda ser almacenado digitalmente en dispositivos DVR o dispositivos HVR.   Extraído de InformaticaModerna.com Las cámaras analógicas actuales permiten capturar video en alta definición, compitiendo comercial y tecnológicamente contra la implementación de cámaras IP. Si busca realmente desarrollarse el área de Sistemas, tendrá una mayor oportunidad de negociar un buen sueldo y ganarle ese puesto a sus competidores, si aprende ahora mismo a configurar dispositivos electrónicos de red, su mejor opción, es el curso intensivo "Redes de datos Empresariales", mediante el cuál muy pronto usted podrá estar implementando estos dispositivos cruciales, acceda a nuestra plataforma InformaticaModerna.com Academy para cursarlo.

CONTENIDO

- Significado cámara analógica
- Resolución cámaras analógicas
- Características cámara analógica
- Balun transceptor cámara analógica
- Cámara analógica PTZ, domo y bala
- Partes cámara analógica
- Puertos cámara analógica
- Alimentación eléctrica cámara analógica
- Instalar cámara analógica
- Formato video cámara analógica
- Usos cámara analógica
- Galería imágenes cámara analógica
- Dudas / Comentarios


Autoría: redacción de sitio Web

¿QUÉ RESOLUCIÓN TIENE UNA CÁMARA DE VIDEO ANALÓGICA?

Cámara analógica Hicom® Day & Night Color CCD camera, con interfaz analogic output

      - FPS (frames per second) / cuadros por segundo: un video se conforma por una serie de imágenes (cuadros o frames), que van presentándose una después de otra de manera constante, los valores más comunes son 20 FPS, 25 FPS y 30 FPS. Las cámaras analógicas se encuentran visualizando el entorno de manera constante, el dispositivo de grabación (DVR o HVR) es el encargado de generar los archivos de video, y de acuerdo a sus capacidades y configuración, genera el número de cuadros por segundo.

     - Resolución (resolution): se refiere a la máxima cantidad de píxeles (horizontales y verticales), que tiene cada una de las imágenes que conforman la secuencia del video. A mayor cantidad de píxeles totales, la resolución es más nítida y captan mayor detalle, esto se determina por un chip integrado que se denomina CMOS.

       Ejemplo: si una cámara indica una resolución de 2560X1440, esto significa que permite capturas de video máximas de 2560 píxeles horizontales y 1440 píxeles verticales. Si se multiplican ambos valores (2,560 píxeles)(1,440 píxeles), resulta en 3,686,400 píxeles, lo que se redondea a 4,000,000 píxeles o 4 MP (Megapíxeles).

      Las cámaras de vigilancia analógicas, pueden ofrecer las siguientes resoluciones:

     - 720p: 1280x720
     - 1080p: 1920x1080
     - 3 MP: 2048x1080
     - 4 MP: 2560x1440@25 FPS/30 FPS
     - 5 MP: 2592x1944@20 FPS




¿CUÁLES SON LAS CARACTERÍSTICAS DE LAS CÁMARAS ANALÓGICAS?

     + Transmiten video mediante señales analógicas, las cuales, pueden ser posteriormente codificadas a digital para su almacenamiento en archivos de computador.

     + La cámaras analógicas se encuentran diseñadas para ser interconectadas mediante cableado coaxial, sin embargo, esta tecnología aumenta los costos en la implementación y actualmente la transmisión se realiza mediante cableado de par trenzado.

     + Las cámaras análogas implementadas mediante cableado de par trenzado, es importante que no se interconecten a dispositivos de red activos tales como módems, routers o switches, ya que de lo contrario, se pueden producir daños en la infraestructura de red.

    + Las cámaras analógicas pueden contar con una serie de emisores luminosos infrarrojos (IR LED), los cuáles, permiten capturar video con poca luz (se encienden al detectar oscuridad / modo startlight), pero a cambio, sólo se visualiza video monocromático.





¿QUÉ SON LOS BALUN Y TRANSCEPTORES CÁMARAS ANALÓGICAS?

     Para implementar cámaras de video analógicas y transmitir video mediante cableado de par trenzado, es necesario utilizar ciertos adaptadores especiales:

      a) Baluns: son adaptadores simples, que se encargan de transmitir separadamente señal analógica de video y suministro eléctrico:

           1) Balun de video: cuenta con dos conectores, encargados de transmitir la señal de video entre la cámara analógica y el dispositivo DVR o dispositivo HVR, se implementa en ambos extremos del cableado de par trenzado utilizando 2 de los 7 hilos disponibles, los cuales, deben corresponderse en ambos lados.



           2) Balun eléctrico: cuenta con dos conectores, encargados de transmitir voltaje desde una fuente de alimentación CCTV remota hasta la cámara de video analógica, se implementa en ambos extremos del cableado de par trenzado, utilizando 2 de los 7  hilos disponibles, los cuales, deben corresponderse en ambos lados.



     b) Trasceptores: dispositivos diseñados específicamente para transmitir de manera simultánea la señal de video analógica desde la cámara hacia el dispositivo DVR o dispositivo HVR, así como el voltaje desde la fuente de alimentación CCTV hacia la cámara, utilizando un cable de par trenzado común (estándar 568-B), siendo necesaria su implementación en ambos extremos.



Transceptor Folksafe® FS-HD4301VP con conector de video analógico, conector de suministro eléctrico y conector RJ45





¿QUÉ ES CÁMARA ANALÓGICA PTZ, BALA Y DOMO?

     PTZ (panning tilt zoom / enfoque panorámico con inclinación): se trata de una tecnología de control remoto, implementada en ciertos modelos de cámara analógica, la cual, permite cambiar el enfoque de visualización en varias direcciones mediante una serie de motores eléctricos, lo anterior desde software instalado en dispositivos DVR, dispositivos HVR, navegadores de Internet y aplicaciones de videovigilancia.

Esquema de cámara PTZ

     Bullet / bala): se trata de cámaras de videovigilancia, diseñadas para se colocadas en exteriores, por lo que, cuentan con protección superior en la lente para evitar el reflejo de la luz solar, así como de minimizar la obstrucción por el agua de lluvia y cuentan con sellado impermeable.

Esquema de cámara de bala

     Dome / domo: son cámaras de videovigilancia diseñadas sin protección contra elementos naturales, por lo que, se instalan en los techos del interior de los inmuebles.

Esquema de cámara tipo domo





¿QUÉ PARTES TIENE UNA CÁMARA ANALÓGICA?

1.- Conjunto IR LED: emisores luminosos de luz infrarroja
2.- Visor: se encarga de captar las imágenes
3.- Base: permite fijar la cámara en una superficie estable
4.- Salida analógica: transmite señal analógica mediante un conector BNC
5. -Conector de alimentación: en modelos de videocámara sin conector RJ45, permite conexión de adaptador AC/DC
6. -Selector de formato / dip switch: se utiliza para elegir compatibilidad con formatos de video (AHD, TVI, CVI, 960H, etc.)





¿QUÉ PUERTOS TIENE UNA CÁMARA ANALÓGICA?

Analogic outpt (video out): conector BNC, que permite el envío de video mediante señales analógicas



DC IN: recibe la corriente adecuada desde un adaptador AC/DC, balun eléctrico o transceptor





¿CÓMO SE ALIMENTA ELÉCTRICAMENTE UNA CÁMARA ANALÓGICA?

     Al instalar cámaras analógicas, lo ideal sería que en cada punto que son colocadas se encontrara un contacto eléctrico para simplemente suministrarse desde un adaptador AC/DC, sin embargo, en la práctica esto no es así y es necesario que obtengan la corriente y voltajes correctos desde puntos distantes. Para ello se han diseñado fuentes de alimentación CCTV especializadas, ya que una cámara analógica consume como máximo 2 Amperes y funcionan con un voltaje de 12 V, esto puede ser consultado en la etiqueta del dispositivo, por lo tanto, las fuentes de alimentación CCTV se diseñan con una cierta capacidad que no deberá ser superada.

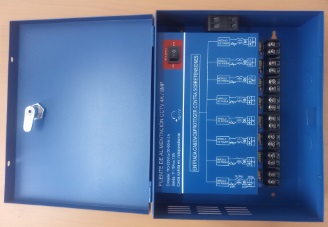

Fuente de alimentación CCTV 11V-15V, 16 Amperes





¿CÓMO SE INSTALA UNA CÁMARA ANALÓGICA?

a) Cámara analógica con conector BNC

     Envían la señal de video a los dispositivos DVR o dispositivos HVR mediante un cable coaxial hasta 500 m de distancia, mientras que la energía eléctrica la obtienen de un contacto eléctrico cercano mediante un adaptador AC/DC. Esta es la implementación ideal, pero es la menos utilizada en las instalaciones ya que es difícil ubicar las cámaras en sitios con infraestructura eléctrica a la medida.

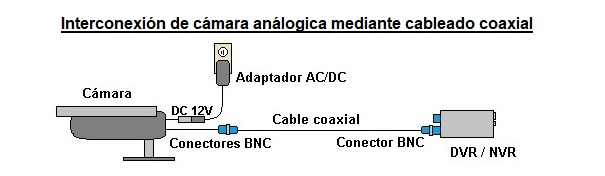

Diagrama de conexión entre cámara analógica y DVR basado en cableado coaxial

b) Cámara analógica con Transceptor

      Envían la señal de video a los dispositivos DVR o dispositivos NVR mediante dos Tranceptores ubicados en los extremos del cableado de par trenzado, mientras que por este mismo reciben el suministro eléctrico, es una implementación que aumenta los costos pero ahorra tiempo en las instalaciones y fallas a largo plazo.

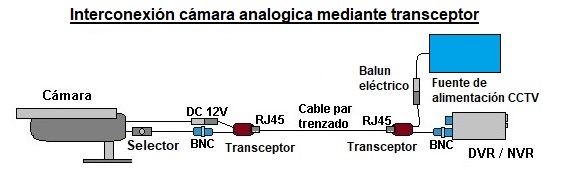

Diagrama de conexión mediante entre cámara analógica y DVR mediante transceptores

c) Cámara analógica con balun

     Envían las señales de video y suministro eléctrico de manera separada, mediante cuatro balun ubicados en los extremos y un cableado de par trenzado intermedio, es una implementación popular y económica, sin embargo, a largo plazo requiere de mantenimiento constante.

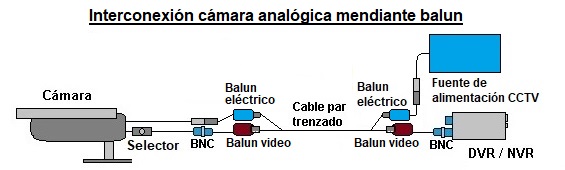

Diagrama de conexión entre cámara analógica y DVR basado en balun





¿QUÉ FORMATOS DE VIDEO SOPORTAN LAS CÁMARAS ANALÓGICAS?

     Las cámaras analógicas, permiten la salida de video en los siguientes formatos, sin embargo, se recomienda que esta característica se elija de acuerdo al soporte con que cuente el dispositivo DVR o dispositivo HVR:

     a) AHD (analogic high definition): tecnología diseñada para transmitir alta calidad de video (720p / 1080p), por medio de cable coaxial a largas distancias (hasta 500 m).

    b) HD-SDI (high definition serial digital interface): tecnología diseñada para transmitir alta calidad de video (720p / 1080p), por medio de cable coaxial a distancias relativamente cortas (hasta 100 m).

     c) CVI / HD-CVI / HD-CVI 2.0: protocolo desarrollado y propietario de la marca Dahua Technoloy CO, que ofrece alta definición en sistemas análogos mediante cableado coaxial, alcanzado distancias de entre 300 y 650 metros.

     d) TVI: ofrece alta definición en sistemas análogos, alcanzado distancias de 500 metros por cable coaxial o 200 metros por par trenzado.

     e) 960H: protocolo desarrollado por la marca Sony, el cuál permite resoluciones de 960x480 NTSC/960x576 PAL.

      f) D1: protocolo tradicional que permite resoluciones de 704x480/705x576.




¿PARA QUÉ SE UTILIZA LA CÁMARA ANALÓGICA?

      Se utilizan hogares y pequeñas empresas, sobre todo aquellas que no cuentan con infraestructura de red para implementar cámaras IP.



 GALERÍA DE IMÁGENES CÁMARA ANALÓGICA

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

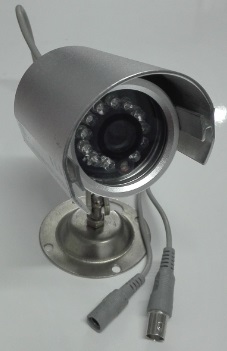

a) Cámara tipo bala para exterior frontal, Hicom® D&NC
b) Cámara tipo bala para exterior reverso, Hicom® D&NC
c) Cámara tipo domo para interior frontal, Meriva® MSC-2301S
d) Conectores de cámara analógica BNC y DC 12 V
e) Par balun Folksafe® FS-HD4301VP, extremos para cámara y para DVR
f) Fuente de alimentación CCTV EPCOM®, para cámara analógica

a) b) c) d) e) f)

.
