DISCOS DUROS FIBER CHANNEL



Índice de contenidos concisos y enlaces


-   Definición disco duro fibre channel
     ♦ Funcionamiento FC HDD
     ♦ Velocidad HDD fibre channel
- Tipos disco duro fibre channel
-
       Capacidad disco duro FC
-   Conector datos HDD Fibre channel
     ♦ Alimentación HDD Fibre channel
     ♦ Particionar y formatear disco FC
     ♦ Array HDD Fiber Channel
-   Usos disco duro fibre channel



 - ¿Qué es un disco duro FC?

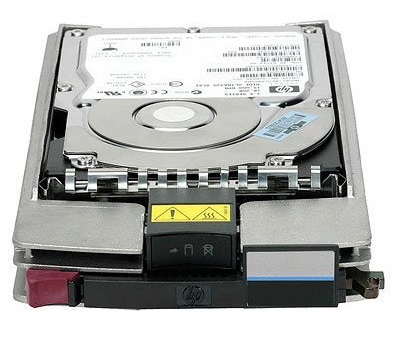

Disco duro interno fibre channel marca HP®, modelo EVA M6412A, 10K RPM, capacidad 600 GB

Autor: Redacción de InformaticaModerna.com

- FC HDD (Fiber Channel Hard Disc Drive) / disco duro FATA / FATA HDD / disco de fibra para servidor: dispositivo interno de almacenamiento magnético sellado al vacío*, que lee y graba bits a base de bobinas electromagnéticas (cabezas de lectura/escritura), sobre discos especiales que giran a muy alta velocidad constante, densamente recubiertos de partículas ferrosas microscópicas. Se coloca en servidores y son de tipo hot plug (se pueden conectar mientras los equipos están encendidos), cuentan con una interfaz típica de datos FC-SCA de 40 pines, que permite la interconexión con el dispositivo anfitrión.-Extraído de InformaticaModerna.com

 * Evita el choque de partículas de polvo con la superficie del disco, debido a la alta velocidad de giro

-  ¿Cómo funciona un disco duro fiber channel?


Temas y enlaces relacionados


-
     Disco duro SATA
     Disco duro SCSI
     Minidiscos duros
     Discos duros portátiles
     Disco duro SATA II


Apoyo a personas especiales





Mensajes a la comunidad IM



      El dispositivo anfitrión, envía la solicitud de escritura, por medio del conector FC-SCA hacia los circuitos electrónicos del disco duro. Las cabezas L/E se polarizan y "acomodan" las partículas ferrosas en dos concentraciones distintas, con el objetivo de representar y diferenciar los bits (ceros (0) y unos (1)).

      Para la lectura de datos, las cabezas de lectura/escritura detectan la intensidad del magnetismo procedente de las partículas ferrosas, de este modo se determina el estado del bit (cero ó uno).

Los discos duros fiber channel compiten tecnológica y comercialmente contra los discos duros SAS


 - ¿Cuál es la velocidad del disco duro fiber channel?

       La velocidad de un disco duro no esta ligada a la transferencia de datos, sino a la capacidad de giro del motor de rotación, que puede ser hasta 10,000 RPM (Revolutions per minute).

       En cambio la unidad de medida Gb/s, hace referencia al valor máximo de transferencia o "data transfer rate" que puede llegar a soportar el disco, es decir, cantidad de bits transmitidos por segundo.

       El valor máximo de transferencia de un disco duro fiber channel, puede ser de hasta 12 Gb/s (Gigabits/segundo)


 - ¿Que tipos de disco duro fiber channel hay?


      El disco duro que tiene una medida física en pulgadas (media diameter), la cual se refiere al diámetro del disco giratorio:

- LFF 3.5" (large form factor / 100 mm x 145 mm x 23 mm): discos duros internos para equipos de cómputo de escritorio (Desktop).

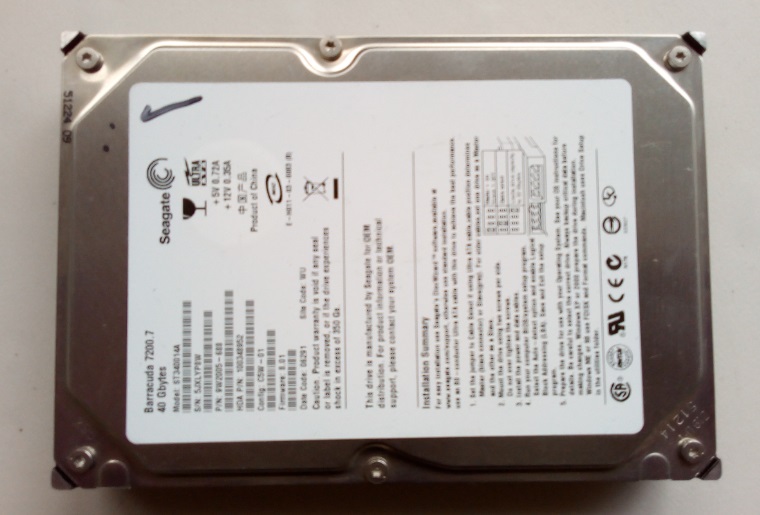

Disco duro interno formato 3.5", marca Seagate®, Modelo ST340014A, 40 GB de almacenamiento, 7200 RPM


  - ¿Cuál es la capacidad del disco duro fiber channel?

- Capacidad de almacenamiento: hasta 1 TB (Terabyte).

- Capacidad de caché: pequeño segmento SRAM, de hasta 8 MB (Megabytes) integrado al dispositivo y que permite almacenar temporalmente a ciertos datos consultados frecuentemente, los cuáles se borran de la caché cada vez que se apaga el equipo..
 - ¿Qué conector de datos tiene el disco duro fiber channel?

     El conector que utiliza el disco duro fiber channel,  para transmitir/recibir los datos es FC-SCA de 40 terminales. En caso de que la motherboard del servidor no cuente con conectores FC-SCA, se puede utilizar una tarjeta de expansión que tenga soporte para tal formato.

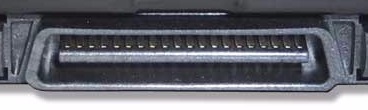

Conector FC-SCA tipo M de 40 terminales para datos, integrado en el disco duro

Puerto interno FC-SCA tipo F de 40 terminales, para interconexión con el disco duro

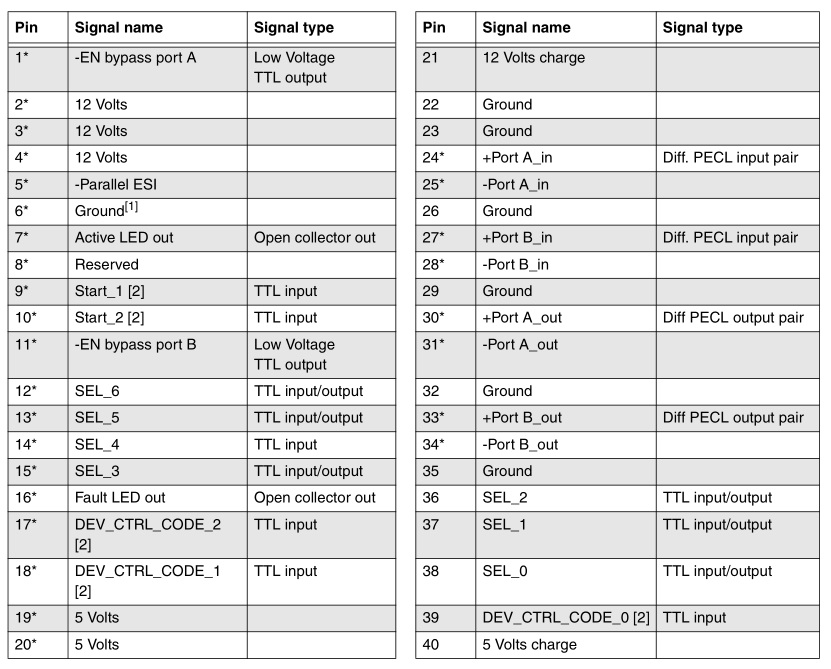

Descripción detallada de terminales (Pinout FC-SCA data)

 - ¿Qué conector de alimentación tiene el disco duro fiber channel?

Conector FC-SCA tipo M de 40 terminales, que incluye alimentación eléctrica, integrado en el disco duro

Puerto FC-SCA tipo F de 40 terminales, para alimentación eléctrica del disco duro

Descripción de cada una de las terminales (Pinout FC-SCA power)


-  ¿Qué es particionado, formateo y arreglo de discos duros fiber channel?


- Particionado de disco duro FC: se refiere a "dividir" lógicamente la capacidad de un disco duro por medio de software, con ello el sistema operativo reconoce cada partición como un disco duro diferente.

      Si se tiene un disco duro de 500 GB, se pueden crear 2 ó más particiones: tal vez una partición de 300 GB para cargar sistema operativo con aplicaciones y la segunda partición de 200 GB para almacenar los datos del usuario (videos, música, documentos, etc.).

- Formateo de disco duro FC: procedimiento que reinicia ciertas configuraciones del disco duro mediante software, de este modo  se libera y prepara el espacio total para recibir nuevos datos:

     - Formateo rápido: con este procedimiento, sólo se borra la información principal que contiene las características y ubicación de los archivos, quedando el espacio total relativamente "libre", sin embargo la nueva información se rescribe sobre antiguos datos.

    - Formateo completo: este método borra la información que contiene las características y ubicación de los archivos, además borra el contenido del espacio para recuperarlo totalmente y recibir nuevos datos.

- Arreglo de discos FC (array): procedimiento especifico (RAID 0* - redundant array of independent disks) mediante el uso de software, que permite generar unidades lógicas únicas, utilizando conjuntos de discos duros físicos que suman sus capacidades.

      Si se tiene un disco duro de 500 GB, otro de 250 GB y un tercer de 100 GB, es posible generar por medio de un array una unidad lógica de 850 GB (Unidad C:), la cuál se comportará del mismo modo que un sólo disco duro físico.

* Hay varios niveles de RAID (0, 1, 5, 0+5, etc.), en el ejemplo se describe sólo el nivel cero



 - ¿Para que se utiliza el disco duro fiber channel?

1.- Se utilizan para guardar todo tipo de información y cargar sistemas operativos en servidores que soporten el formato FC-SCA dentro de las empresas, así mismo pueden ser utilizados para respaldar información.

2.- Como soporte de almacenamiento masivo en sistemas NAS.
