MEMORIA DDR

- Definición de memoria DDR / memoria DDR1 / DIMM SDRAM DDR / dual data rate memory:

     Tecnología electrónica de almacenamiento aleatorio lanzada comercialmente en 2002, la cual, se conforma por una tarjeta rectangular con medidas de 133.35 mm x 31.75 mm x 1 mm, 184 terminales distribuidas en ambos lados del módulo y chips de memoria, que en conjunto, permiten leer, escribir y sobrescribir bits mediante cargas eléctricas en celdas de memoria volátil sincrónica dinámica, por  lo que, al dejar de recibir suministro eléctrico, la información almacenada se pierde. Extraído de InformaticaModerna.com La tecnología de memoria DDR a diferencia de sus antecesoras, transfiere el doble de datos en un solo ciclo de reloj, compitió comercialmente contra las memorias RIMM, reemplazó a las memorias DIMM SDR y finalmente fue desplazada por las memorias DDR2.

  CONTENIDOS

- Significado memoria DDR
- DIMM SRAM DDR
- Velocidad memoria DDR
- Partes memoria DDR
- Interfaz memoria DDR
- Capacidad memoria DDR
- Tiempo de acceso DDR
- Latencia memoria DDR
- Memoria DDR ECC
- Memoria SODDR
- Usos memoria DDR
- Galería imágenes memoria DDR
- Dudas / Comentarios

Autoría: redacción de sitio Web

¿QUÉ ES DIMM SDRAM DDR?

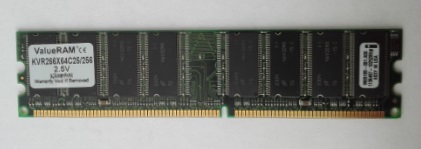

Memoria DDR Kingston® KVR266X64C25/256, capacidad 256 Mb

- DIMM SDRAM DDR (dual in-line memory module syncronius dinamic random access memory dual data rate memory):

a) Se le denomina DIMM, debido a que cuenta con conectores en ambos lados de la tarjeta.

b) Se le denomina SDRAM, ya que utiliza un reloj para sincronizar entrada y salida de datos con el procesador, y es dinámica debido a que esta construida a base de capacitores eléctricos, por lo tanto, requiere de un constante proceso de refrescamiento de cargas para mantener los datos activos, lo cuál la hace relativamente lenta.

¿CUÁLES ES LA VELOCIDAD DE LA MEMORIA DDR?

- Memoy speed: las memorias DDR permiten la doble transferencia de datos (bus speed) mediante un sólo ciclo de reloj (clock speed), esto es, 1 MHz = 2 MTps, ello a diferencia de la tecnología DIMM-SDR, en la cual la relación es 1 MHz = 1 MTps. La importancia de conocer la velocidad de la memoria, es que de acuerdo a ese valor, el chipset de la motherboard permitirá adecuar las velocidades del bus de la memoria RAM con el bus del procesador.

       La frecuencia de operación del chipset de la motherboard, puede acoplarse a memorias DDR con menor frecuencia, sin embargo, con memorias de mayor frecuencia el equipo de cómputo podría no funcionar correctamente.

- Estándar DDR PC-2100: clock speed 133 MHz / bus speed 266 MTps (Millones de transferencias por segundo)

- Estándar DDR PC-2700: clock speed 166 MHz / bus speed 333 MTps

- Estándar DDR PC-3200: clock speed 200 MHz / bus speed  400 MTps

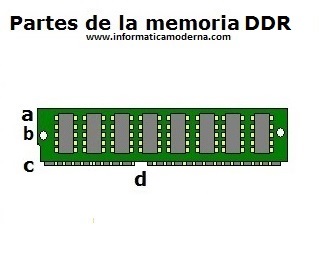

¿CUÁLES SON LAS PARTES DE LA MEMORIA DDR?

a) Tarjeta plástica: estructura en la cuál se encuentran integradas las terminales, circuitos y chips de memoria.
b) Chips electrónicos: contienen básicamente las celdas de memoria volátil y otros elementos.
c) Conector lineal (184 terminales): base de la memoria RAM, la cuál, se inserta en la ranura de la motherboard.
d) Muesca: permite colocar el módulo de manera correcta en la ranura de memoria de la motherboard.


¿CUÁLES ES EL CONECTOR INTERFAZ DE LA MEMORIA DDR?

Conector de la memoria DDR

       El módulo de memoria DDR funciona con un voltaje de 2.5 V, cuenta con dos filas de terminales distribuidas en ambas caras de la tarjeta (92 frontales y 92  traseras, total 184), además de una muesca ubicada entre los conectores 52 y 53 frontales, las cuáles, acoplan exclusivamente en la ranura DDR de la motherboard. El primer módulo de memoria deberá se conectado en la ranura DIMM1, los posteriores en DIMM2, DIMM3, etc.

¿CUÁL ES LA CAPACIDAD DE LA MEMORIA DDR?

      Para colocar por primera vez ó aumentar la cantidad de memoria DDR, es necesario que el ordenador se encuentre apagado, si se pretende equipar con una cantidad de memoria DDR superior a 3 GB (Gigabytes), se recomienda cargar con sistemas operativos de 64 bits (x64), ya que para aquellos con arquitectura 32 bits (x86), sólo se reconocerán como máximo 3 GB.

      Las capacidades soportadas por los módulos de memoria DDR son de 128 MB (Megabytes), 256 MB 512 MB y 1 GB (Gigabytes).

¿CUÁL ES EL TIEMPO DE ACCESO DE LA MEMORIA DDR?

- Clock cicle time: es el tiempo que transcurre desde el momento en que el sistema realiza una solicitud, hasta el momento que la memoria ofrezca un resultado.

- Estándar DDR PC-2100: tiempo de respuesta en nanosegundos 7.4 nseg

- Estándar DDR PC-2700: tiempo de respuesta en nanosegundos 6 nseg

- Estándar DDR PC-3200: tiempo de respuesta en nanosegundos 5 nseg

¿CUÁL ES LA LATENCIA DE LA MEMORIA DDR?

- CAS latency: tiempo que emplea la memoria RAM en colocarse sobre cierta celda de memoria / tiempo que toma a un paquete de datos en llegar a su destino.

- Estándar DDR PC-2100: 2.5

- Estándar DDR PC-2700: 2.5

- Estándar DDR PC-3200: 2.5, 4

¿QUÉ ES MEMORIA DDR ECC?

- ECC (error correcting code): se trata de memorias especialmente diseñadas, para detectar y en ciertos casos corregir errores de datos, por lo tanto, su uso se extiende a servidores. y no es común en computadores.

¿QUÉ ES SODDR?

Memoria RAM formato SO

- SODDR (small outline DDR): variante de memoria DDR con 200 terminales, la cuál, se utiliza para ordenadores portátiles. En cuánto a las características de capacidad, latencia y frecuencia, básicamente comparten las mismas que el formato DDR.

 ¿PARA QUÉ SE USA LA MEMORIA DDR?

     La memoria DDR, fue utilizada como medio de almacenamiento primario en computadores y portátiles de la familia de procesadores AMD® Ahtlon, posteriormente, también en equipos Intel® Pentium. Actualmente, este formato de memoria ya no se fabrica, no se implementa y no se comercializa, sin embargo, aún se encuentra presente en algunos computadores.


 GALERÍA DE IMÁGENES MEMORIA DDR

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

a) Memoria DDR1 Kingston®, KVR266X64C25, 256 MB (Frente)

a)


.
