LECTOR PCMCIA DE MEMORIAS DIGITALES





Índice de contenidos concisos y enlaces


-  Definición lector memorias PCMCIA
-
    ♦  Funcionamiento
    ♦  Características
-  Partes del lector memorias PCMCIA
-  Conectores alimentación
    ♦  Conectores datos lector memorias PCMCIA
    ♦  Formatos de memorias
-  Usos lector PCMCIA memorias



Ilustración del tema

  - Definición de lector PCMCIA de memorias digitales

          En inglés se le denomina CRW debido a que son las siglas de ("Card Reader/Writer") ó lector/escritor de tarjetas. PCMCIA son las siglas de ("Personal Computer Memory Card International Associations") un estándar internacional para tarjetas utilizadas en computadoras portátiles. El lector PCMCIA es un dispositivo que se inserta en la ranura PCMCIA de las computadoras portátiles, integra básicamente dentro de sí una serie de terminales eléctricas con formas específicas para que embonen algunos tipos de tarjetas de memoria digital. Este tipo de unidades, permite recibir datos de la computadora portátil para grabarlos en las tarjetas y enviar  datos que ha leído desde una memoria digital por medio de las terminales PCMCIA hacia la tarjeta principal "Motherboard" para que la computadora los procese. -Extraído de InformaticaModerna.com.

Actualmente compite en el mercado contra lectores de memoria digital externos y lectores de memoria digital internos.

Figura 1. Lector PCMCIA de memorias digitales, marca EDUP®, modelo MCR-5A, para tarjetas SmartMedia, SD, MMC, Memory Stick y MEmory Stick PRO


 - Funcionamiento del lector PCMCIA de memorias digitales

     + El lector cuenta con varias ranuras que permiten introducir varios tipos de memorias digitales (1 hasta 5 tipos aproximadamente).
     + El PCMCIA es tipo II, que mide: 85.6 mm. X 54 mm. X 4.9 mm. utilizado para dispositivos E/S (Entrada y Salida) como módems, tarjetas de red y dispositivos de almacenamiento masivo.
     + Cada ranura del lector de memorias digitales es reconocida por el sistema operativo como una unidad independiente: G:, H:, I: etc.




Temas y enlaces relacionados


Lector interno de memorias digitales
Lectora de HD-DVD
Lector externo de memorias digitales
Casete musical
Unidad combo


Apoyo a personas especiales





Mensajes a la comunidad IM

     + Al colocar la memoria se detecta como dispositivo de almacenamiento y se pude comenzar a trabajar con la información.
     + Al activar la orden de leer ó escribir en la memoria digital, los datos y órdenes se envían por medio de los pines a la tarjeta principal.
    + Si la computadora no esta recibiendo datos de la memoria digital, ó la unidad no está escribiendo, la memoria permanece en estado stand-by (modo de espera).
    + La unidad escribe y lee únicamente cuando recibe la orden desde la computadora.

 - Características del lector PCMCIA de memorias digitales

     + Se monta en la ranura PCMCIA de las computadoras portátiles "Laptop".
    + Todas cuentan en su frente con una serie de ranuras específicas para varios tipos de memorias digitales.
     + Permiten la lectura y escritura de datos en las memorias digitales.
   + Para insertar algunos tipos de memorias digitales, puede hacer falta el uso de adaptadores y cada  memoria insertada será tratada como dispositivo independiente e incluso se les asigna una letra de unidad distinta: G:, H:, I: etc.

 - Partes del lector PCMCIA de memorias digitales

     Se muestran las partes externas del lector PCMCIA de memorias digitales:

Figura 2. Esquema de un lector de memorias digitales PCMCIA

1.- Ranuras para memorias: permiten la inserción de distintos tipos de tarjetas digitales, así como sus respectivos adaptadores.

2.- LED indicador: avisa al usuario que alguna memoria está siendo leída ó en proceso de escritura.

3.- Cubierta: protege los circuitos internos del lector PCMCIA.

4.- Conector PCMCIA: se encarga de transmitir los datos hacia la computadora portátil, así como también suministrar la electricidad al lector.

Partes y funciones de un lector de memorias digitales

 - Conectores de alimentación y datos del lector PCMCIA de memorias digitales

      No cuenta con una terminal especifica de alimentación, sino que en su conector tiene integrados los pines que suministran la alimentación al dispositivo, así como las líneas de conducción de datos.

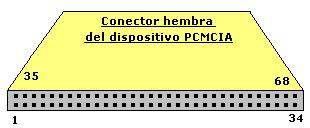

Figura 3. Esquema de la parte trasera de una dispositivo PCMCIA. (Conector de un lector de memorias digitales PCMCIA para datos y alimentación eléctrica)

 - Formatos de memorias para el lector PCMCIA de memorias digitales

     Leen y escriben básicamente los siguientes formatos de tarjetas de memorias:tales como Memory Stick, xD, MicroSD, etc.

Figura 4. Tarjeta de memoria Memory Stick Micro MS, genérica para 1 GB de almacenamiento

Figura 5. Tarjeta de memoria MicroSD marca Sandisk®, para 1 GB de almacenamiento

Figura 6. Tarjeta de memoria Memory Stick PRO Duo marca Sony®, para 1 GB de almacenamiento

Figura 7. Tarjeta de memoria xD marca Olympus®, para 512 MB de almacenamiento



- Usos específicos del lector PCMCIA de memorias digitales

     Para cuándo se quieren tener libres los puertos USB de una computadora portátil y se dispone de ranura PCMCIA, se utilizan para la lectura de datos almacenados en tarjetas de memoria digital, y para escribir todo tipo de información en ellos. Esta información puede proceder de videocámaras digitales, cámaras fotográficas digitales, reproductores MP3 / MP4, etc.
