EL EXPANSOR DE RANGO





Índice de contenidos concisos y enlace


-   Funcionamiento expansor rango
     ♦  Definición expansor de rango
-
     ♦  Características expansor de rango
     ♦  Función Bridge
-   Partes expansor rango
-   Conectores y puertos
     ♦  Estándares expansor rango
     ♦  Usos expansor rango



Ilustración del tema

-  Animación del funcionamiento de un expansor de rango

    Como apoyo a la comprensión del tema, te ofrecemos una animación sobre el funcionamiento de un expansor de rango, da clic en la siguiente imagen:

Figura 1. Animación de funcionamiento de un expansor de rango

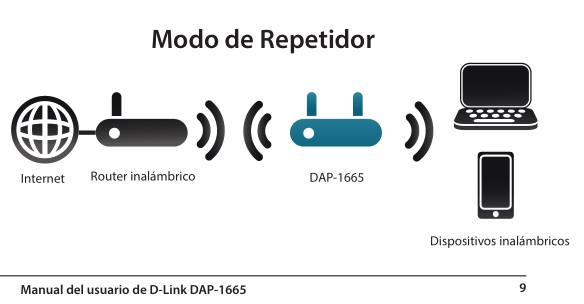

      1) El expansor de rango se encuentra al final del radio de alcance de una red inalámbrica (WLAN).

      2) Se encarga de recibir la señal débil de la red inalámbrica y la amplifica.

      3) Otros dispositivos inalámbricos dispersos ó relativamente lejanos piden el acceso a los recursos de la red WLAN (Internet, E-mail, impresión de documentos, etc.).

     4) Un servidor es el encargado de determinar a que dispositivos les permite el acceso y a cuáles no, utilizando al expansor de rango como canal de comunicación.



Temas y enlaces relacionados


-
    Router inalámbrico
    Switch inalámbrico
    • Access Point
    • Antena Indoor
    • Fax Módem USB


Apoyo a personas especiales





Mensajes a la comunidad IM


  - Definición de expansor de rango

     El expansor de rango (Range Extender), puede ser un dispositivo aislado ó se puede encontrar integrado dentro de las características de otro dispositivo, tal como un Access Point. El expansor de rango se encarga de retransmitir una señal y darle una mayor cobertura a una red local inalámbrica (WLAN) hacia puntos dónde anteriormente no se encontraba. Una red inalámbrica (WLAN - Wireless Local Area Network), es aquella que cuenta con una interconexión de computadoras relativamente cercanas, sin necesidad de cables, estas redes funcionan a base de ondas de radio específicas. -Extraído de InformaticaModerna.com.

Figura 2. Expansor de rango, marca Encore®, modelo, ENRXWI-G 802.11G WIFI


 - Características generales del expansor de rango

      + Permite ampliar la señal hacia lugares que no llegaba anteriormente y así poder agregar a la red, dispositivos tales como: teléfonos celulares modernos, Netbook, Laptop, PDA, Notebook, etc.
      + También cuentan con soporte para redes basadas en alambre (LAN - Local Area Network), esto es tienen un puerto RJ45 que permite interconectarse con dispositivos Switch inalámbricos y formar grandes redes entre dispositivos convencionales e inalámbricos y la función de expansor de rango amplia la cobertura.
      + La tecnología de comunicación con que cuentan es a base de ondas de radio, capaces de traspasar muros, sin embargo entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura, el expansor de rango se encarga de la retransmisión de la onda y permitir salvar esos obstáculos.
     + Cuentan con un alcance máximo de cobertura, esto dependiendo el modelo, siendo la unidad de medida el radio de alcance que puede estar desde 30 metros (m) hasta mas de 100m y el expansor aumenta mas esa distancia.
    + Cuentan con una antena externa para la correcta emisión, recepción y retransmisión de ondas, así por ende, una correcta transmisión de la información a mayor distancia.

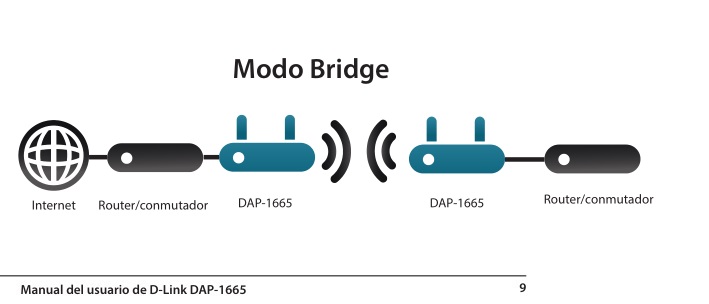

  - Función Bridge ó puente del - expansor de rango

      Una red inalámbrica tiene una doble función: interconectar computadoras y dispositivos cercanos entre sí y la segunda es la de proveer de servicios de Internet a los dispositivos. Un servidor ó un Módem inalámbrico de un proveedor de Internet son los encargados de recibir la señal y distribuirla a la red local. Sin embargo, el servidor cuenta con un sistema operativo específico (Novell®, Microsoft Windows NT®, Linux Apache, etc.) y cada dispositivo que se conecta a la red cuenta con el propio.

     Los sistemas operativos básicamente son incompatibles entre sí y los usuarios que acceden a la red local generalmente tendrán en sus dispositivos sistemas operativos muy diferentes a los del servidor como MacOS® Leopard, Linux Ubuntu, GoogleOS® Chrome, Microsoft® Windows Vista, etc.; es en este momento en el que un dispositivo como el Access Point-expansor de rango puede funcionar como puente entre todos ellos y evitar que se interrumpa la comunicación, lo que hace es permitir la comunicación entre dispositivos a pesar de las diferentes plataformas, siendo cada una la encargada de interpretar los datos recibidos.  También permite evaluar la información, realizando actividades de limpieza, seguridad y filtro con la información, así como descongestionador de redes dividiendo las redes en subredes y enviando la información de manera paralela y por lo tanto mas velozmente.

  - Partes que componen un expansor de rango

     Internamente cuenta con todos los circuitos electrónicos necesarios para la conexión inalámbrica y la retransmisión de la onda, externamente cuenta con las siguientes partes:

Figura 3. Esquema externo de un expansor de rango

1.- Cubierta: se encarga de proteger los circuitos internos y da estética al producto.
2.- Indicadores: permiten visualizar la actividad en la red.
3.- Antena amplificadora: recibe y envía la señal amplificada de manera más fiable.
4.- Conector RJ45: permite interconectar la red inalámbrica con una red basada en cables.
5.- Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC necesaria para su funcionamiento.

Partes y funciones externas de un expansor de rango




 - Conectores y puertos del expansor de rango

     Los Access Point se encuentran diseñados para redes inalámbricas, pero también permiten la conexión a redes basadas en cable (LAN), por lo que pueden contar con el siguiente conector:

Conector Características Imagen
Conector DC Se utiliza para alimentar de corriente directa desde el enchufe, por medio de un adaptador AC/DC.

RJ45 (Registred Jack 45) Es un conector de 8 terminales, utilizado para interconectar equipos de cómputo, permite velocidades de transmisión de 10/100/1000 Megabits por segundo (Mbps) y es el mas utilizado actualmente.



- Estándares del expansor de rango

     Los Access Point se encuentran diseñados para funcionar con ciertos estándares ó protocolos (reglas de comunicación establecidas), se pueden encontrar para redes Wi-Fi (Wireless Fidelity) e incluso para redes BlueTooth, sin embargo las mas utilizadas son las primeras:

Estándar Características Velocidad (Mbps)
IEEE 802.11b (Wireless B) Es uno de los primeros estándares populares que aún se utiliza.

1 / 2 /5.5 / 11 Mbps

IEEE 802.11g (Wireless G) 54G Trabaja en la banda de frecuencia de 2.4 GHz solamente.

11 / 22 / 54 Mbps

IEEE 802.11n (Wireless N)

Utiliza una tecnología denominada MIMO (que por medio de múltiples antenas trabaja en 2 canales), frecuencia 2.4 GHz y 5 GHz simultáneamente.

Hasta 300 Mbps

Wireless AC (IEEE 802.11ac) Trabaja sobre la banda de los 5 Ghz (MIMO) de 3 canales, múltiples antenas, tambien llamada Wi-Fi 5/5G

433 Mbps / 1.3 Gbps

Bluetooth Se trata de una tecnología de transmisión inalámbrica por medio de ondas de radio de corto alcance (1, 20 y 100 m a la redonda dependiendo la versión). Las ondas pueden incluso ser capaces de cruzar cierto tipo de materiales, incluyendo muros.

Hasta 1 Mbps


 - Usos específicos del expansor de rango

     La función primordial del expansor de rango es la de ampliar la cobertura de una red inalámbrica de área local (WLAN) y permitir la conexión de dispositivos mas lejanos a la red y que las distancias y obstáculos sean un problema menos en la red.
