EL PUERTO S-VIDEO





Índice de contenidos concisos y enlace


-   Significado S-video
-
   ♦ Características S-video
   ♦ Terminales / Pinout S-video
-   Localización S-video
    Usos específicos S-video



Ilustración del tema


 - Significado de S-video

    La sigla S-video proviene de ("Simple-video"), lo que traducido significa video simple. Se trata de un conector circular de 4 terminales,  que se encarga de enviar las señales referentes a los gráficos desde la computadora hasta una pantalla para que sean mostrados al usuario . Por el hecho de permitir la transmisión de datos hacia un dispositivo externo (periférico), desde la computadora, se le denomina puerto. -Extraído de InformaticaModerna.com.

Compite actualmente contra puertos HDMI, puertos VGA, puertos RCA y los puertos DVI.

Figura 1. Puerto S-video hembra integrado en la tarjeta aceleradora de gráficos

Figura 2. Símbolo del puerto de video

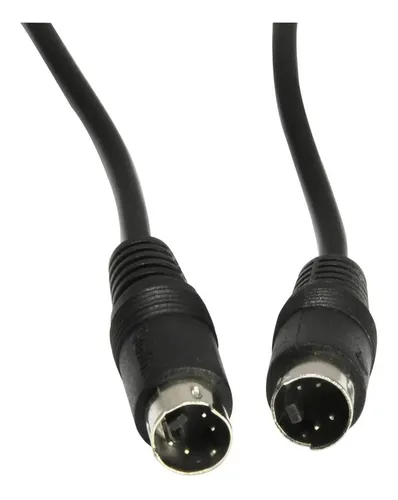

Figura 3. Conector macho S-video integrado en el cable hacia la pantalla


-  Características del puerto S-video
  • Es un conector circular de la familia miniDIN, con la estructura física semejante al conector para teclados.

  • Permite una mejor calidad de video con imágenes mejoradas, ya que incrementa el ancho de banda debido a la información de la luminancia.

  • Se diferencia del video compuesto utilizado por otros estándares debido a que la luminancia y el color son enviados de manera independiente por diferentes cables.

  • De manera común se encuentra en tarjetas aceleradoras de gráficos y en tarjetas capturadoras de video.



Temas y enlaces relacionados


-
     •  Puerto HDMI
     •  Puerto S-video
     •  Puerto VGA
     •  Puerto DVI
     •  Puerto RCA


Apoyo a personas especiales





Mensajes a la comunidad IM


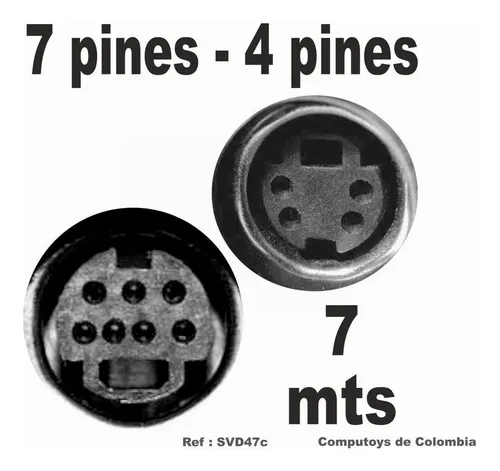

 - Terminales del puerto S-video / Pinout S-video

      Cuenta con 4 contactos tipo pin, en la siguiente figura se muestran las líneas eléctricas y su descripción básica.

Figura 4. Esquema de las líneas eléctricas del puerto S-video

1.- GND (Ground), tierra

2.- GND (Ground), tierra

3.- Y Intensity (Luminance), luminancia

4.- C (Color)

Terminales del conector S-Video y sus respectivas funciones


 - Localización del puerto S-video

   Se puede encontrar integrado en la tarjeta aceleradora de gráficos y en proyectores digitales.

Figura 5. Puerto S-video (centro) integrado en una tarjeta aceleradora de gráficos tipo PCI, marca ATIRadeon®, modelo 7000, con 64 MB de memoria RAM tipo DDR, conviviendo con el puerto DVI (izquierdo) y VGA (derecho)




 - Usos específicos del puerto S-video

        Se utilizan principalmente para conectar dispositivos modernos, tales como pantallas LCD, pantallas de plasma y proyectores de video.
