SISTEMAS DVR DE VIDEO VIGILANCIA

- Definición de DVR (digital video recorder) / grabador de video digital / grabador DVR: dispositivo hardware clasificado como periférico de red especializado en video vigilancia, el cuál permite concentrar únicamente conexiones coaxiales procedentes de cámaras analógicas, con el objetivo de transformar las secuencias de video y audio capturados a formato de archivos digitales para ordenador (codificación), para su posterior gestión (almacenamiento, reproducción y respaldo). Extraído de InformaticaModerna.com.

contenidos y enlaces

     ♦ Alimentación DVR
-
    ♦ Almacenamiento DVR
    ♦ Canales DVR
    ♦ Resolución DVR
Partes externas DVR
     ♦ Puertos DVR
     ♦ Interfaz DVR
     ♦ Configurar DVR
     ♦ Acceso Internet DVR
-   Usos DVR
Galería imágenes DVR


     Autor: redacción de InformaticaModerna.com

 ¿Como obtiene suministro eléctrico el DVR?

NVR HIKVISION® DS-7204/7208HUHI-K1, 4 canales, interfaces HDMI, USB y VGA

     El  dispositivo DVR,  requiere ser conectado al suministro eléctrico por medio de un adaptador AC/DC, el cuál generalmente tiene la capacidad suficiente para alimentar eléctricamente al dispositivo y a cierta cantidad de cámaras analógicas remotas.

Los sistemas DVR compiten comercialmente contra sistemas NVR, sistemas HVR y servidores de cámaras



Enlaces patrocinados y ligas


-
    • Nettop
    • Netbook
    Laptop
   • Notebook
   • Servidor


Apoyo a personas especiales



Mensajes a la comunidad IM



 - ¿Como almacena un grabador DVR?

      La capacidad de almacenamiento del DVR, es en función de la configuración que el usuario aplique al dispositivo: ya sea que guarde las secuencias de manera continua (24 horas) ó por evento (guarda sólo al detectar movimiento). Estos dispositivos cuentan con bahía interna para colocar disco duro, ya que si no cuentan con él, solamente permiten visualizar la actividad en las cámaras, pero no almacenar las grabaciones.



 - ¿Qué son los canales en un DVR?

Ejemplo de visualización de 4 canales de manera simultánea (Viewtron CCTV DVR Viewer App)

      Los canales (channels), se refieren a la cantidad máxima de cámaras análogas que el DVR permite gestionar de manera simultánea y que se encuentra determinada por la cantidad de puertos BNC que incluye el dispositivo.



 - ¿Qué partes tiene el DVR?

1.- Cubierta plástica: permite proteger los circuitos internos y da estética al producto.
2.- Panel: permite visualizar actividad del DVR y controlar ciertas funciones.
3.- Puerto USB: utilizado para conectar dispositivos de almacenamiento externos y al ratón.
4.-Panel BNC: concentra las conexiones procedentes de las cámaras de video analógicas.
5.- Puerto de video: permite conectar pantallas con conector VGA, RCA o HDMI, para visualizar incidencias en tiempo real.
6.- Puerto de red: conector RJ45 utilizado para ingresar el DVR en la red local (LAN).
7.- Conector de suministro eléctrico: obtiene la corriente eléctrica desde un adaptador AC/DC.



 - ¿Que definición tiene un DVR?

     FPS ("frames per second"): cuadros por segundo. Un video se conforma por audio sincronizado con una serie de imágenes, que van presentándose una después de otra de manera constante, siendo entre 25 y 30 FPS lo más común.

    Resolución: se refiere a la máxima cantidad de píxeles que tienen las imágenes que conforman la secuencia del video, es decir, la cantidad de píxeles horizontales y verticales desplegados por imagen cada segundo, dan como resultado la definición.

- HD (High Definition): soporta hasta 1280X720 píxeles (720p)

- Full HD (Full High Definition): soporta hasta 1920X1080 píxeles (1080p), dependiendo el cableado y tipo de cámara:


Cableado Distancia máxima para resolución 720p Distancia máxima para resolución 1080p

Coaxial RG-6

Hasta 1200m

Hasta 800 m

UTP Categoría 5E

Hasta 450 m Hasta 300 m

Coaxial RG-59

Hasta 800 m Hasta 500 m



 - ¿Qué puertos tiene un DVR?

Puertos y conectores Usos Imagen

USB tipo F

El conector para puerto USB, se encuentra presente en una amplia gama de dispositivos informáticos, en el DVR permite conectar ratón y memorias USB
VGA tipo F El conector VGA se utiliza para conectar proyectores digitales, pantallas LCD ó monitores CRT.
RJ45 tipo F El puerto de red es utilizado para interconectar con la red local (LAN)
BNC tipo F (video in)

El conector coaxial permite conectar cámaras de vigilancia analógicas

HDMI tipo M El conector HDMI se utiliza para conectar proyectores digitales y pantallas LCD
DC12V Suministra la corriente directa adecuada, desde el convertidor AC/DC (Altern Current / Direct Current)



 - ¿Qué Interfaz gráfica tiene el DVR?

      Los sistemas hardware DVR, tienen integrada una GUI (grafic user interface / interfaz gráfica), la cuál permite la gestión de diversas funciones (asignación de IP, configurar resolución, respaldar lapsos de tiempo, etc.), la cuál se puede manipular con el panel frontal del dispositivo, desde explorador Web o apps para smartphone.



- ¿Qué IP se le pone a DVR?

Diagrama de red DVR

       Para el correcto funcionamiento de la interfaz LAN (Puerto RJ45) del DVR, es necesario que se encuentre configurado con una IPv4 privada y fija, con ello se garantiza que la comunicación con el router y demás dispositivos de la red se realice de manera correcta:

Configuración típica interna de un Router (LAN - Ethernet)

Ejemplo de configuración recomendada del DVR (LAN Ethernet)

IP LAN Address: 192.168.1.1

Subnet Mask: 255.255.255.0

DHCP: On

     - DHCP Beginning: 192.168.1.100

     - DHCP Ending: 192.168.1.200

IP Automática: Off (disable, Not)

IP Address: 192.168.1.67*

Subnet Mask: 255.255.255.0

Gateway Adress: 192.168.1.1

* Dentro de una red, cada IP debe estar asignada a un solo dispositivo, de lo contrario se generan problemas de "IP duplicada"



- ¿COMO VER CÁMARAS EN EL HVR DESDE INTERNET y la red local?

a) Visualizar las video cámaras desde la red local (LAN):

     1.- Es necesario que el dispositivo desde el cuál se consultarán las video cámaras, se encuentre ingresado en la misma red que el DVR.

     2.- Se abre el explorador de Internet de su preferencia (Internet Explorer, Edge, Opera, etc.) y se escribe en la barra de direcciones, la IP del DVR.

     3.- Se autentica por medio de las credenciales (usuario y contraseña).

     4.- Si la página Web solicita descargar algún complemento para su visualización, se instala.

b) Visualizar las cámaras desde la red amplia (WAN / Internet) por número de serie:

     1.- Se consulta en la documentación del fabricante, cuál es la página Web oficial en Internet, para visualizar las video cámaras.

     2.- Se abre el explorador de Internet de su preferencia (Internet Explorer, Edge, Opera, etc.) y se escribe en la barra de direcciones, la IP del DVR.

     3.- Se autentica por medio de las credenciales (usuario y contraseña) ó simplemente por número de serie.

     4.- Si la página Web solicita descargar algún complemento para su visualización, se permite la instalación.

c) Visualizar las cámaras desde la red amplia (WAN / Internet) sin apoyo del fabricante:

      1.- Es necesario que la empresa cuente con una IP pública fija ó si no es el caso, generar un DDNS (dinamic domain name system).

     2.- En el router, se da de alta la IP LAN del DVR dentro de la DMZ (demilitarized zone) ó por medio de reglas forwarding, se redirigen 2 puertos inutilizados hacia el puerto lógico 80 y ______ del DVR.

     3.- Se abre el explorador de Internet desde cualquier equipo conectado a la WAN, y se escribe la dirección IP pública fija + el puerto ó la dirección DDNS + el puerto.

     4.- Si la página de Internet abierta solicita descargar algún complemento para su visualización, se permite la instalación.

-

 ¿Para que se usa el DVR?

     Se utiliza para gestionar y almacenar grabaciones de audio y video, procedentes únicamente de video cámaras analógicas de vigilancia.



- Galería de imágenes DVR

Obtenga imágenes exclusivas en alta resolución sobre este tema, utilícelas en sus presentaciones y actividades académicas:

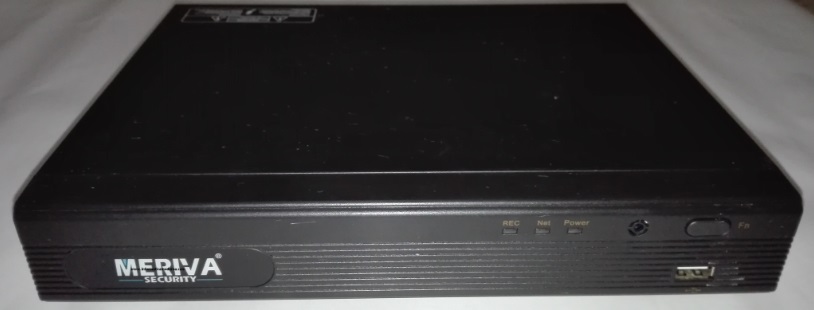

DVR frontal, Meriva® MBASIC85 Panel de puertos DVR, Meriva® MBASIC85 Interior DVR (con disco duro), Meriva® MBASIC85 Balun DVR, Provission ISR® Cámara analógica para DVR, Hi Com® DSP
