Gabinete / Case para disco duro 3.5"





Índice de contenidos concisos y enlaces

-   Definición case 3.5"
-
     ♦  Características case 3.5"
     ♦ Partes case 3.5"
     ♦  Conectores case 3.5" (IDE, SATA y SATA2)
-   Conectores case 3.5" (USB, FireWire, RJ11 y eSATA)
-   Alimentación eléctrica case 3.5"
    Capacidades case 3.5"
-   Usos case 3.5"



Ilustración del tema


- Definición de gabinete para disco duro 3.5"

** ¿Este no es el tema que buscas, sino gabinetes para computadora?, Da clic aquí.

    "Case" significa recipiente y en este caso se traduce como gabinete, en inglés se le conoce como "Hard Drive Enclosure 3.5" SATA-IDE-USB". Es un estuche metálico que permite insertar y fijar un disco duro de 3.5" (utilizado en el interior de las computadoras), para interconectarlo con un circuito adaptador que permite crear un disco duro externo de escritorio, el cuál se conectará a la computadora por medio de el puerto USB. -Extraído de InformaticaModerna.com.

      Estos gabinetes también son llamados discos armados, pero tienen la ventaja de ser una manera económica de reutilizar discos duros y así crearles nuevos usos y nuevas ventajas.

Compiten actualmente en el mercado contra los discos duros externos de escritorio 3.5" armados de fábrica.

Figura 1. Gabinete para disco duro de 3.5", marca Transcend®, modelo StoreJet 3.5" SATA



Temas y enlaces relacionados


-
    • Case para disco duro 2.5"
    • Case para disco duro 5.25"
    • Gabinete minitorre
    • Torre duplicadora


Apoyo a personas especiales





Mensajes a la comunidad IM


- Características generales del gabinete para disco duro 3.5"

     + Son especiales para insertar los discos duros utilizados para almacenar datos en las computadoras, ya que los circuitos del "case" coinciden con el conector IDE ó SATA del disco duro.
    + Tienen un convertidor electrónico interno para transformar las señales del conector IDE ó SATA a USB y poderlo conectar a la computadora de manera externa.
     + Al hacer la adaptación, los discos duros se pueden transportar de un lugar a otro, aunque lo ideal es que se coloquen en una superficie estable y no se muevan de allí,  para que la información esté respaldada y disponible al momento.
     + Son más económicos de armar que comprar un disco duro externo 3.5" de fábrica, ya que el usuario es el encargado de crear su propio disco duro y se evita el pago de marcas y empaques.


- Partes que componen al Case 3.5"


Figura 2. Esquema del case 3.5" para disco duro

1.- Cubierta: permite proteger al disco duro y dar estética al producto.
2.- Compartimiento: es el espacio asignado para introducir un disco duro de 3.5".
3.- Conector de alimentación: suministra de la electricidad adecuada al disco duro de 3.5".
4.- Conector de datos: transmite y recibe datos del disco duro de 3.5".
5.- Placa transformadora: tiene los circuitos necesarios para transformar la electricidad y transmisión de datos entre el puerto USB y el conector del disco duro.
6.- Tapa trasera: sostiene la placa transformadora y fija en su totalidad al case.
7.- Conector USB: interconecta la computadora con el disco duro 3.5".
8.- Interruptor: enciende al disco duro.
9.- Conector de alimentación: recibe la electricidad desde el adaptador AC/DC.

Partes del case para disco duro 3.5" y sus funciones


- Conectores del disco duro 3.5" para case (IDE,  SATA y SATA 2)

      Los tipos de discos duros para utilizar con los case son los siguientes:

Tipo Características Imagen
SATA II ("Serial Advanced Technology Attachment" 2) Conector de 7 terminales, velocidad de transferencia hasta 300 MB/s.

Nota: El conector de la derecha (el menor) es el asignado a transferir datos, mientras el de la izquierda es el de alimentación

SATA ("Serial Advanced Technology Attachment") Conector de 7 terminales, velocidad de transferencia hasta 150 MB/s.

Nota: El conector de la derecha (el menor) es el asignado a transferir datos, mientras el de la izquierda es el de alimentación

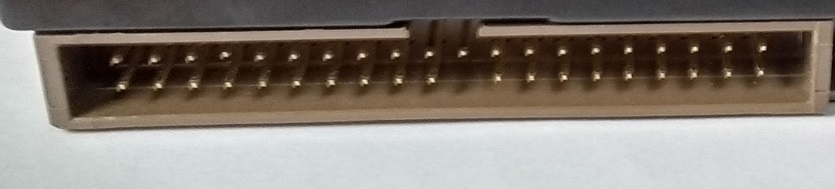

IDE ("Integrated Device Electronic") Conector de 40 terminales, velocidad de transferencia hasta 133 MB/s.




- Conectores de salida del gabinete para disco duro 3.5"

     Dependiendo el modelo, puede tener diferentes tipos de conectores para la conexión a la computadora ó hacia otros dispositivos:

Tipo de conector Características Imagen
USB Conector de 4 terminales, velocidad de transferencia hasta 60 MegaBytes/segundo (MB/s).

FireWire Conector de alta velocidad que puede alcanzar hasta 400 Mbps.

eSATA Conector de 6 terminales, velocidad de transferencia hasta 375 MB/s.


- Alimentación eléctrica para el gabinete para disco duro 3.5"

     Tiene una fuente de alimentación externa, obtienen la electricidad del enchufe de pared utilizando un convertidor de corriente alterna a corriente directa, por lo que la tapa del gabinete tiene un adaptador especial para suministrar de corriente a los conectores ya sea IDE ó para el SATA del disco duro.

Figura 3. Conector para alimentación y su respectivo cable

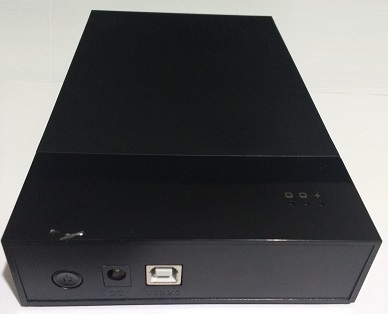

Figura 4. Panel trasero

  • a) Botón de encendido.

  • b) Conector USB tipo B, para conexión a la computadora.

  • c) Conector para alimentación externa.

Lista 2. Funciones de las partes


- Capacidades de almacenamiento del disco duro 3.5"

          Un Case para disco duro de 3.5", como tal, no define la capacidad, sino el disco duro interno de 3.5" que se le adapte, por lo tanto está en función de este último. Véase el tema de discos duros internos, dónde se encuentran actualizadas las más recientes capacidades y tipos de de discos duros internos.


- Usos específicos del gabinete para disco duro 3.5"

     Se utilizan en caso de no querer invertir en un disco duro externo 3.5" de fábrica, o para reutilizar discos duros que no se utilizan y se quiere contar con unidades de respaldo externas para escritorio. Están diseñados para obtener la electricidad de manera externa, por lo que no es muy recomendable utilizarlos como medios portátiles, ya que es necesario localizar un enchufe eléctrico a los lugares que se lleve.
