GABINETE / CASE PARA DD 2.5"





Índice de contenidos concisos y enlaces

-   Definición
-
     ♦ Características
     ♦ Partes
     ♦ Conectores (IDE y SATA).
-   Conectores (USB y eSATA).
-   Alimentación
     Capacidades
-   Usos
-   Auto evaluación, dudas y correcciones sobre este tema.


Ilustración del tema


 - Definición de gabinete para disco duro 2.5"

** ¿Este no es el tema que buscas, sino gabinetes para computadora?, Da clic aquí.

    En inglés se le conoce como "Hard Drive Enclosure 2.5" SATA-USB". Es un estuche metálico que permite insertar y fijar un disco duro de 2.5" ó una unidad de estado sólido (que utilizan en el interior de las computadoras portátiles - Laptop), para así interconectarlo con un circuito adaptador que permite crear una unidad externa tipo disco duro externo portátil, la cuál se conectará a la computadora por medio del puerto USB.

       Estos gabinetes también son llamados discos armados, pero tienen la ventaja de ser una manera económica de reutilizar discos duros, para así darles nuevos usos y ventajas.

Compiten actualmente en el mercado contra los discos duros externos portátiles 2.5" armados desde fábrica.



Figura 1. Gabinete para disco duro, marca Transcend®, modelo Storejet 2.5".



Temas y enlaces relacionados


Case para disco duro 3.5"
Case para disco duro 5.25"
Gabinete minitorre
Torre duplicadora


Apoyo a personas especiales





Mensajes a la comunidad IM


- Características generales del gabinete para disco duro 2.5"

     + Son especiales para insertar los discos duros utilizados por las Laptop, ya que los circuitos del "case" coinciden con el conector del disco duro 1.8" y 2.5".
    + Tienen un convertidor electrónico interno para transformar las señales del conector IDE a USB y poderlo conectar a la computadora de manera externa.
     + Al hacer la adaptación, los discos duros se pueden transportar de un lugar a otro, por lo tanto la información es posible llevarla de un lugar a otro.
     + Son más económicos de armar que un disco duro externo 2.5" de fábrica, ya que el usuario es el encargado de crear su propio disco duro y se evita el pago de marcas y empaques.


- Partes que componen al case 2.5"

     Cuenta con 2 partes: el gabinete metálico y la tapa trasera que incluye el convertidor para el conector IDE a USB.

Figura 2. Esquema del case 2.5" para disco duro.

1.- Cubierta: permite proteger al disco duro y dar estética al producto.
2.- Compartimiento: es el espacio asignado para introducir un disco duro de 2.5".
3.- Conector de alimentación: suministra de la electricidad adecuada al disco duro de 2.5".
4.- Conector de datos: transmite y recibe datos del disco duro de 2.5".
5.- Placa transformadora: tiene los circuitos necesarios para transformar la electricidad y transmisión de datos entre el puerto USB y el conector del disco duro.
6.- Tapa trasera: sostiene la placa transformadora y fija en su totalidad al case.
7.- Conector USB: interconecta la computadora con el disco duro 2.5".

Partes del case para disco duro 2.5" y sus funciones.


- Conectores del disco duro 2.5" para case (IDE y SATA)

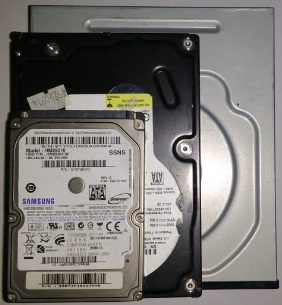

      Los tipos de discos duros para utilizar con los case son los siguientes:

Tipo Características Imagen

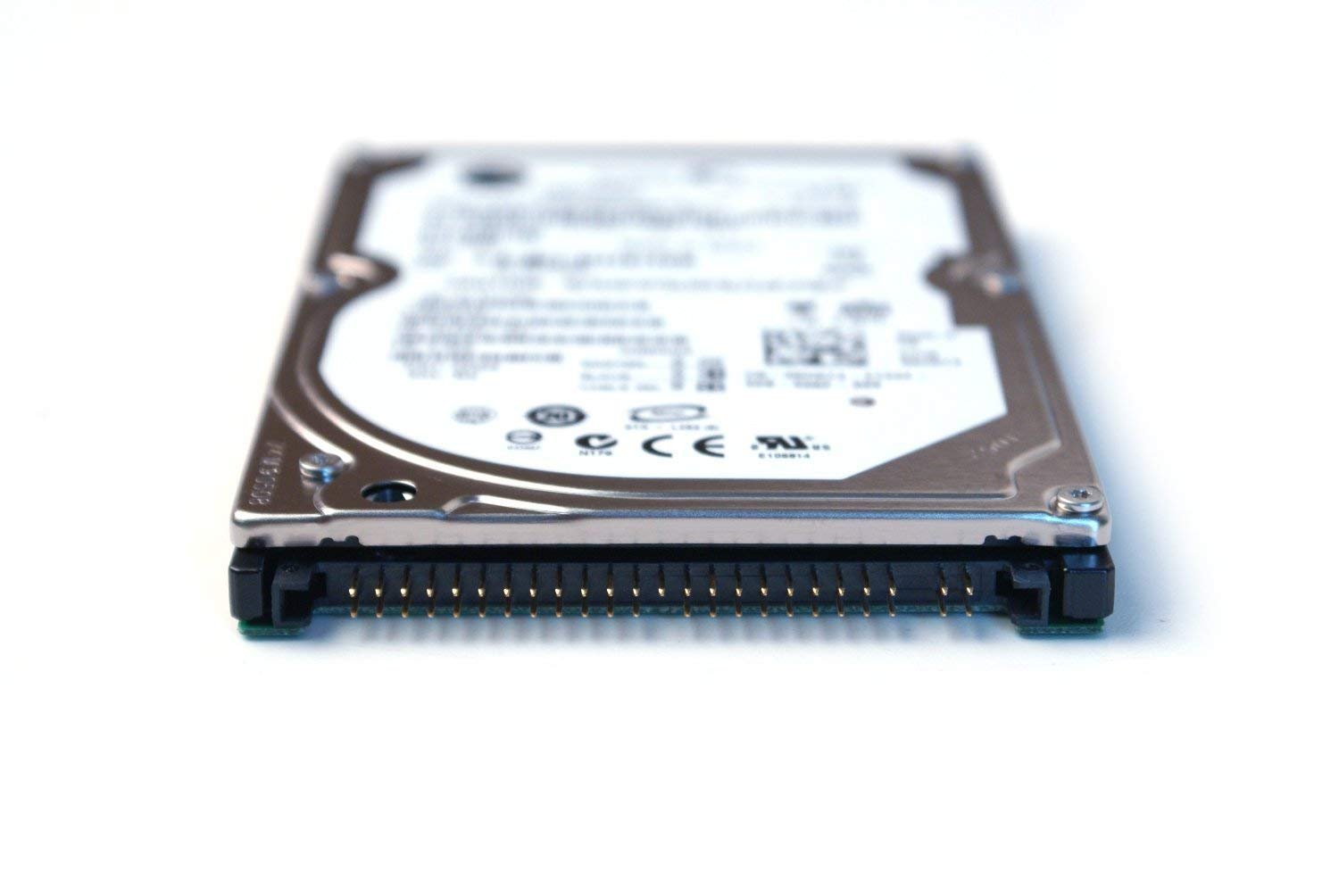

IDE ("Integrated Device Electronic") Conector de 40 terminales, velocidad de transferencia hasta 133 MB/s.

SATA ("Serial Advanced Technology Attachment") Conector de 7 terminales, velocidad de transferencia hasta 150 MB/s.

Nota: El conector de la derecha (el menor) es el asignado a transferir datos, mientras el de la izquierda es el de alimentación.




- Conectores de salida del gabinete para disco duro 2.5"


     Dependiendo el modelo, puede tener diferentes tipos de conectores para la conexión a la computadora:

Tipo de conector Características Imagen
USB Conector de 4 terminales, velocidad de transferencia hasta 60 MegaBytes/segundo (MB/s).

FireWire Conector de alta velocidad que puede alcanzar hasta 400 Mbps.

eSATA Conector de 7 terminales, velocidad de transferencia hasta 375 MB/s.


- Alimentación eléctrica para el gabinete 2.5"


Figura 3. Esquema del puerto USB.

  • 1.- Vbus (+ 5 volts, alimentación)

  • 2.- D- (- datos)

  • 3.- D+ (+ datos)

  • 4.- GND (tierra)

Lista 1. Líneas eléctricas del puerto USB y alimentación.


- Capacidades de almacenamiento del disco duro 2.5"


          Un Case para disco duro de 2.5", como tal, no define la capacidad, sino el disco duro interno de 2.5" que se le adapte, por lo tanto está en función de este último. Véase el tema de discos duros internos, dónde se encuentran actualizadas las más recientes capacidades y tipos de de discos duros internos.


- Usos específicos del gabinete para disco duro 2.5"


     Se utilizan como unidades de almacenamiento portátil, ya que por carecer de cable para alimentación externa, lo hace muy cómodo para llevar de un lugar a otro. Se utiliza para respaldar información y para guardar información del usuario cuándo esta no cabe en memorias USB.
