CALCULAR CALIBRE DE CABLE PARA INSTALAR COMPUTADORAS





Índice de contenidos concisos y enlaces


Electricidad y computadoras
  ♦  Que es el calibre de cable eléctrico
    Tabla de calibres AWG
-
      Calcular el calibre AWG computadoras
      Diagramas conexión eléctrica computadoras




Ilustración del tema


 - Electricidad y computadoras


    Para que la computadora y los accesorios que la complementan realicen todas las funciones, es necesario que cuenten con un correcto suministro eléctrico, por lo que en el campo Informático es necesario tener ciertos conocimientos de electricidad y con mayor razón si nos desenvolvemos de manera independiente.

     En nuestra página Electricidad y computadoras, se encuentra una introducción a esta rama complementaria a la Informática, con una serie de temas fácilmente explicados y con ello facilitar la comprensión del tema de calibre de cables.


 - El calibre del cable

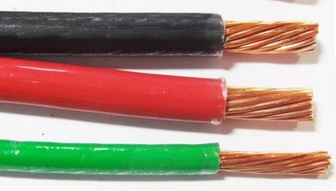

   Nos enfocaremos en el cable fabricado de Cobre, el cuál es el más utilizado para las instalaciones eléctricas orientadas a las computadoras, recordando que también hay infraestructura construida con cable de Aluminio.

     El calibre de un cable, se  define como el grosor con que cuenta el material metálico, aunado a algunas otras características eléctricas especiales que definen una mayor ó menor capacidad de permitir el paso de la corriente, está basado en la clasificación procedente de Estados Unidos de América denominada AWG "American Wire Gauge". -Extraído de InformaticaModerna.com.



Temas y enlaces relacionados


-
      •  Regulador de voltaje
      •  No Break
      • Electricidad orientada a computadoras
      •  Soporte técnico empresarial


Apoyo a personas especiales





Mensajes a la comunidad IM

      Entre mayor sea el calibre (AWG) de un cable, menor es la cantidad de corriente para el que está diseñado.

 - Tabla de calibres AWG

      Existen 52 calibres de cables según la norma AWG y toda una teoría desarrollada detrás de sí, sin embargo para fines prácticos en la Informática nos enfocaremos solamente en aquellos calibres que nos de mayor utilidad en el área y en las variables físicas necesarias para su implementación.

Calibre AWG Amperaje soportado a 60° C Amperaje soportado a 75° C Amperaje soportado a 90° C
14 20 A 20 A 25 A
12 25 A 25 A 30 A
10 30 A 35 A 40 A
8 40 A 50 A 55 A

- Calcular el calibre para una instalación de computadoras

      El cálculo de las instalaciones eléctricas fijas de la empresa, es decir las que involucran cableado e instalación oculta e incrustada en la pared, tales como enchufes e interruptores de pared son cuestiones de técnicos e Ingenieros electricistas, por lo que suponemos que se diseñaron correctamente y contamos con un tomacorriente libre asignado, del cuál partiremos para crear nuestra red eléctrica dedicada a los equipos de cómputo. Cada país tiene sus normas para instalaciones eléctricas y en algunas naciones el voltaje comercial es de 115 V, 127 Volts ó de 220 Volts, por lo que este cálculo puede variar, sin embargo lo siguiente es una guía en la que nos podemos basar para nuestras actividades.

      Haremos la suposición que se va a instalar de una red eléctrica visible (basada en canaletas, tubería y tomacorrientes que se sobreponen en la pared), los equipos de cómputo que integrará son los siguientes:


- 10 gabinetes con una fuente de alimentación de 300 Watts cada uno
- 10 pantallas planas con un consumo de 70W cada una
- 1 impresora de inyección de tinta, con un consumo de 60 Watts
- 2 Laptop con un consumo de 65 Watts cada una
- Se espera ampliar a futuro 2 computadoras completas más y reemplazar la impresora de inyección por una láser




     - Cálculo total de Watts en el circuito:

     Se realiza la suma de los Watts que se integrarán inicialmente en la instalación:

Watts totales = (10 * 300W) + (10 * 70W) + 60W + (2 * 65 W) = 3890 Watts

      Se agrega la suma de los dispositivos que se contempla se integrarán en el futuro, excepto impresoras láser (para ellas se deberá utilizará un circuito independiente):

Watts totales a futuro = (2 * 370 Watts) = 740 Watts

Watts totales + Watts totales a futuro = 3890 Watts + 740 Watts = 4630 Watts

     - Cálculo total de Amperios a consumir:

(Hacemos el cálculo suponiendo que en tu país el voltaje comercial es de 127 Volts, el número 0.9 es factor de potencia utilizado normalmente)

Intensidad de corriente = 4630 Watts / ( 127 Volts * 0.9 ) = 40.50 Amperios

     - Se realiza un cálculo de una corriente con corrección:

(Se utiliza un factor de demanda que puede variar entre diferentes tipos de instalación y países, sin embargo tomaremos el factor promedio 0.7)

Intensidad de corriente con corrección = 40.50 Amperios * 0.7 = 28.35 Amperios

     - Se calcula el calibre acorde a la tabla AWG:

(En una instalación básica de computadoras, la temperatura puede no ser un factor, por lo que se toma el referente de 60°C, mientras que para centros de datos y dentro de instalaciones críticas como Site, si es necesario considerar este factor)

Para 28.35 Amperios, se considera el Calibre 10 AWG, ya que soporta 30 Amperios a 60°C

     - El caso de las impresoras láser:

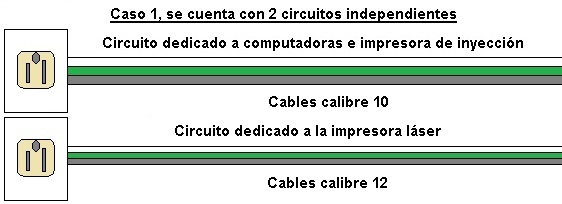

La impresora láser se conecta de preferencia en un tomacorriente independiente al de la computadoras y acorde a los cálculos anteriores se le instala un circuito especial para ella

En casos de fuerza mayor, dónde no se cuenta con circuitos independientes, se realiza el cálculo completo para un sólo circuito en el que se integrará también la impresora láser a futuro, por lo que el calibre del cable disminuirá

        Es importante recordar que en un circuito eléctrico para computadoras, no se deben de conectar dispositivos de alto consumo como ventiladores, cafeteras, parrillas, etc.
